Bedienelemente rechts

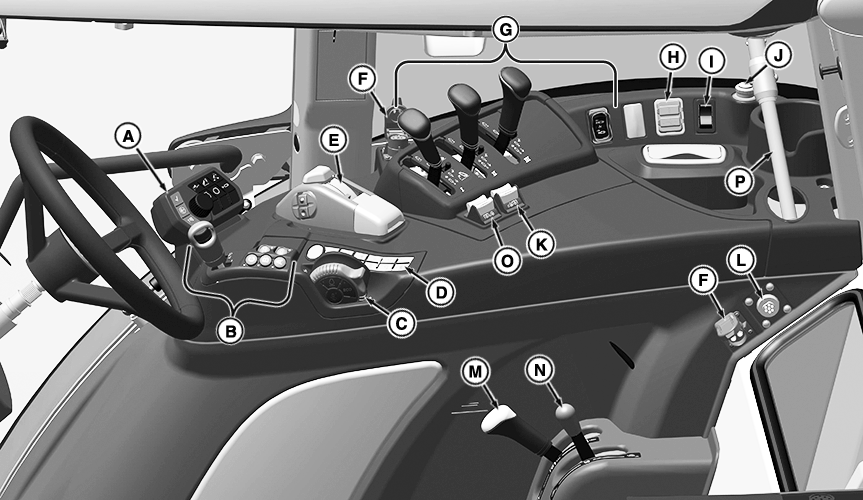

RXA0155014-UN-24OCT16

Rechte Konsole

A - Navigationsfeld

B - Bedienelemente der Getriebegruppen- und Gangschaltung

C - Motordrehzahlsteuerung

D - Tastenfeld

E - Heckkraftheber-Steuereinheit

F - Zusatzsteckdosen

G - SCV-Steuerung

H - Zusatzsteckdose

I - Schalter der Heckscheibenwischer/-scheibenwaschanlage

J - Steckdose

K - Schalter der Heckzapfwelle

L - ISOBUS-Anschluss 11786

M - Heckzapfwellen-Schalthebel

N - Kriechganghebel

O - Schalter der Frontzapfwelle

P - Freigabehebel der Anhängerkupplung

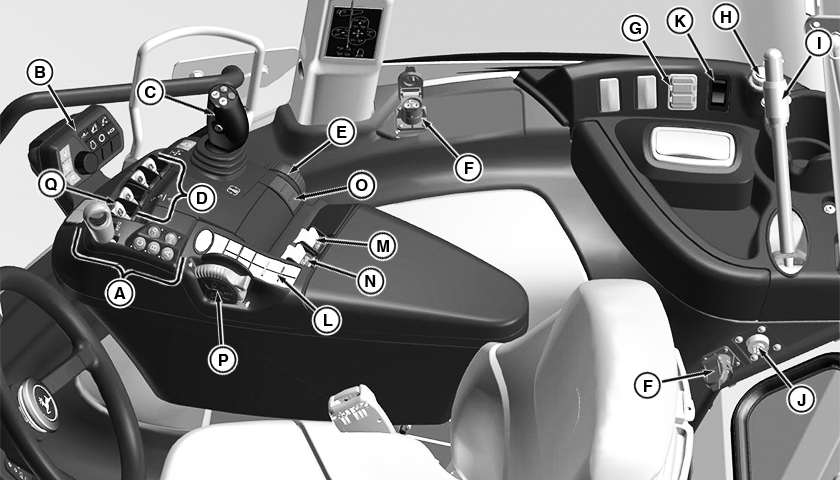

PY30471-UN-30MAR17

Armlehne

A - Bedienelemente der Getriebegruppen- und Gangschaltung

B - Navigationsfeld

C - Elektrohydraulische mittlere ZSG-Steuereinheit

D - Bedienelemente des hinteren ZSG

E - Heckkraftheberregler

F - Zusatzsteckdosen

G - Zusatzsteckdose

H - Steckdose

I - Freigabehebel der Anhängerkupplung

J - ISOBUS-Anschluss 11786

K - Schalter der Heckscheibenwischer/-scheibenwaschanlage

L - Tastenfeld

M - Schalter der Heckzapfwelle

N - Schalter der Frontzapfwelle

O - Tastenfeld der Heckkrafthebereinstellung

P - Motordrehzahlsteuerung

Q - Heckkraftheber-Steuereinheit
