Bedienelemente des Heckkrafthebers

Rechte Konsole

RXA0153750-UN-08SEP16

Bedienelement des Heckkrafthebers

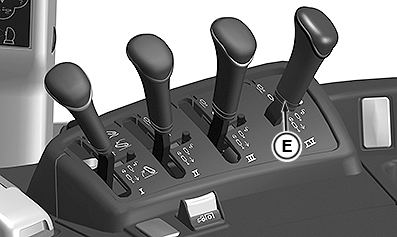

PY30500-UN-07APR17

Hebel ZSG IV

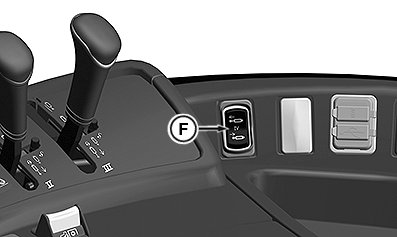

PY42001-UN-07APR17

Schalter ZSG IV

A - Anschlag des Hebels der Lageregelung

B - Hebel der Lageregelung

C - Taste Schnellabsenken

D - Taste Schnellanheben

E - Hebel ZSG IV

F - Schalter ZSG IV

HINWEIS: Hebel und Schalter des ZSG IV (wie an der Maschine konfiguriert) steuern den hydraulischen Oberlenker.

Armlehne

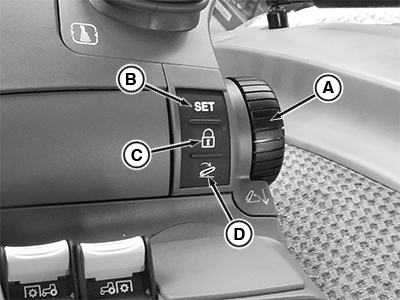

PY30479-UN-30MAR17

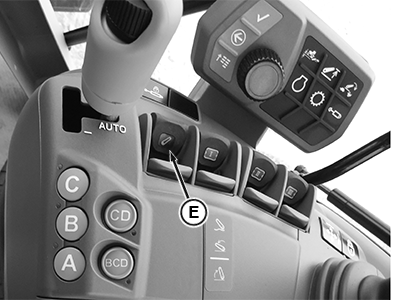

PY30480-UN-30MAR17

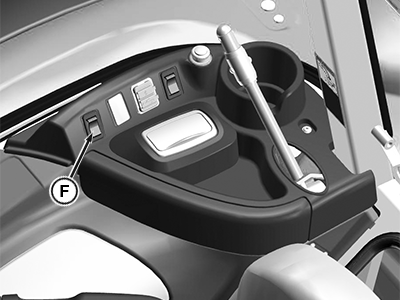

PY42004-UN-07APR17

A - Regler der Tiefensteuerung

B - Taste der Tiefeneinstellung

C - Taste der Transportsperre

D - Taste Schnellabsenken

E - Heckkraftheber-Steuereinheit

F - Schalter ZSG IV

HINWEIS: Hebel und Schalter des ZSG IV (wie an der Maschine konfiguriert) steuern den hydraulischen Oberlenker.

Kotflügelschalter

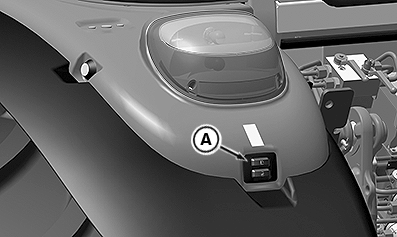

PY42002-UN-07APR17

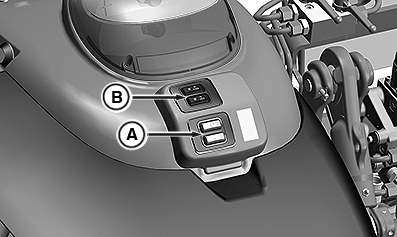

PY42003-UN-07APR17

A - Kotflügelschalter des Heckkrafthebers

B - Kotflügelschalter ZSG IV
