Hydraulische Wagenanhängevorrichtung bedienen

RXA0155878-UN-18NOV16

PY42008-UN-13APR17

RXA0155881-UN-18NOV16

PY42006-UN-13APR17

Armlehne

RXA0155882-UN-18NOV16

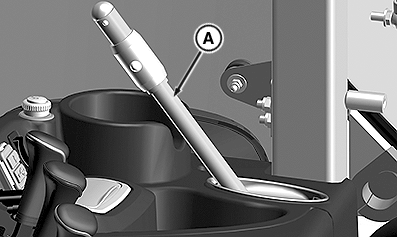

A - Bedienhebel der hydraulischen Wagenanhängevorrichtung

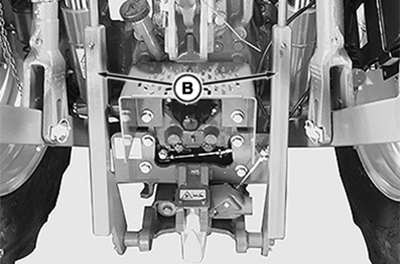

B - Hubspindeln

C - Zugpendel

D - Haken

E - Zugpendel-Sicherungsstift

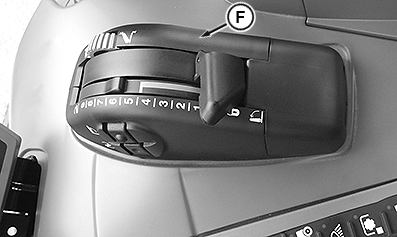

F - Heckkraftheber-Bedienhebel

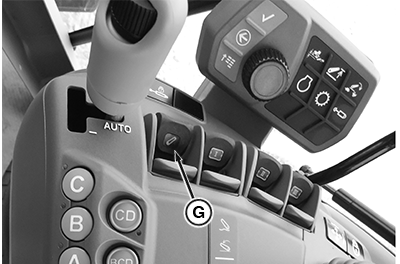

G - Heckkraftheber-Steuereinheit

ACHTUNG: Bei Verwendung der hydraulischen Wagenanhängevorrichtung Verletzungen vermeiden. Vor dem Wegfahren sicherstellen, dass die hydraulische Wagenanhängevorrichtung ganz angehoben und verriegelt ist.

Schäden am Anbaugerät und/oder der Hubspindel der hydraulischen Wagenanhängevorrichtung vermeiden:

• Vorsicht beim Fahren durch scharfe Kurven.
• Die Stabilisierungsanschläge oder Stabilisatoren einstellen, um Verklemmung oder Behinderung zu vermeiden.

1. Heckkraftheber absenken.

   • Rechte Konsole - Hebel (F) der Heckkrafthebersteuerung verwenden
   • Armlehne - Bedienelement des Heckkrafthebers (G) verwenden



2. Bedienhebel der hydraulischen Wagenanhängevorrichtung (A) zurückziehen.

3. Hebel für den Heckkraftheber (F) zurückziehen, um die hydraulische Wagenanhängevorrichtung anzuheben.

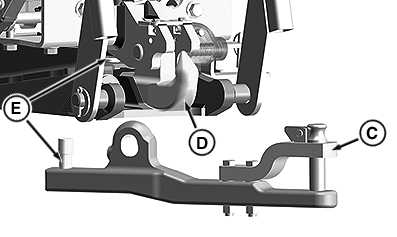

4. HINWEIS: Das Hakenende (D) kann bei Bedarf durch ein Standardzugpendel (C) ersetzt werden.

   Zugpendel-Sicherungsstift (E) und Zugpendel am Hakenende (D) entfernen.

5. Standardzugpendel (C) montieren und Sicherungsstift (E) wieder einsetzen.
