Anbaugerät am Heckkraftheber montieren - Hakenende

ACHTUNG: Kraftheberbewegung kann schwere oder tödliche Verletzungen verursachen.

Vor der Montage des Anbaugeräts an den Kraftheber Zugwiderstand/Tiefe auf Lageregelung (Einstellung "0") einstellen, um unbeabsichtigte Bewegungen des Heckkrafthebers zu vermeiden.

WICHTIG: Sicherstellen, dass die Einstellungen des Oberlenkers und der Hubspindel NICHT dazu führen, dass das Anbaugerät die Kotflügel berührt.

HINWEIS: Der Motor muss laufen, damit das Bedienelement der Dreipunktaufhängung funktioniert.

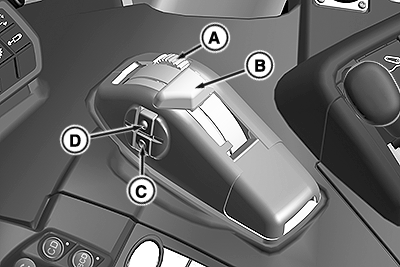

Rechte Konsole

RXA0153750-UN-08SEP16

A - Anschlag des Hebels der Lageregelung

B - Hebel der Lageregelung

C - Taste Schnellabsenken

D - Taste Schnellanheben

1. Maschine rückwärts an das Anbaugerät heranfahren, um dieses zu montieren. Der Motor muss laufen, um den Heckkraftheber betreiben zu können.

2. Mit dem Hebel für Lageregelung (B) die Unterlenker neben den Befestigungspunkten anheben oder absenken. NICHT die Tasten für schnelles Heben/Senken hinten (C und D) verwenden.

3. Gewünschte Tiefe mit dem Anschlag des Hebels für Lageregelung (A) einstellen

4. Sicherstellen, dass das Zugpendel nicht stört. Falls erforderlich, das Zugpendel ganz einfahren oder entfernen. Auch auf andere mögliche Behinderungen achten.

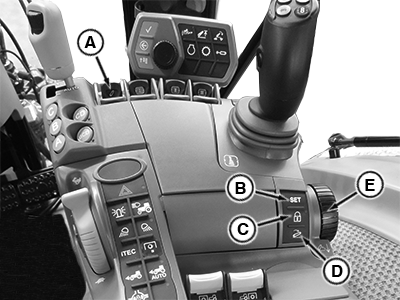

Armlehne

PY42005-UN-13APR17

A - Heckkraftheber-Steuereinheit

B - Taste der Tiefeneinstellung

C - Taste der Transportsperre

D - Taste Schnellabsenken

E - Regler der Tiefensteuerung

1. Maschine rückwärts an das Anbaugerät heranfahren, um dieses zu montieren. Der Motor muss laufen, um den Heckkraftheber betreiben zu können.

2. Mittels Bedienelement des Heckkrafthebers (A) die Unterlenker neben den Befestigungspunkten anheben oder absenken. NICHT die Tasten (D) für schnelles Absenken verwenden.

3. Mittels Tiefensteuerungsregler (E) gewünschte Arbeitstiefe einstellen.

4. Sicherstellen, dass das Zugpendel nicht stört. Falls erforderlich, das Zugpendel ganz einfahren oder entfernen. Auch auf andere mögliche Behinderungen achten.

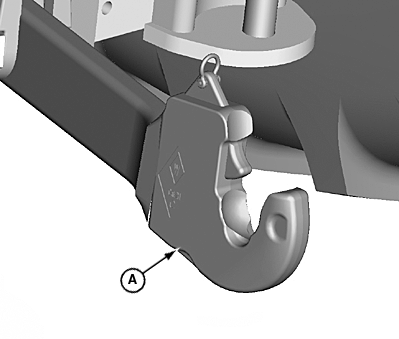

Unterlenker mit Hakenende

LV15845-UN-29JUN12

A - Fanghaken-Unterlenker

ACHTUNG: Wenn Anbaugeräte mit asymmetrischer Last (z.B. seitlich angebaute Mäheinheit) montiert sind, oder wenn der Traktor zwischen hoch wachsenden Büschen und Bäumen (z.B. beim Einsatz im Wald) fährt, müssen die Unterlenker gegen ein versehentliches Öffnen gesichert sein.

HINWEIS: Die Kupplungshaken können in der "offenen" Stellung verriegelt werden, indem der Hebel gezogen und um 90 Grad gedreht wird.

Um die Kupplungshaken wieder zu schließen, den Hebel schräg nach oben ziehen und drehen.

Fanghaken-Unterlenker (A) sind für Anbaugeräte der Kategorie I oder Kategorie II vorgesehen. Mit den Fanghaken kann das An- und Abhängen eines Gerätes vom Sitz aus vorgenommen werden.

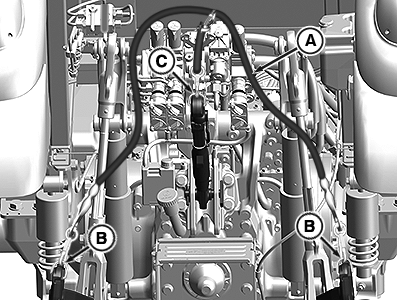

Unterlenker-Entriegelungszug

PY30462-UN-10MAR17

.

A - Entriegelungszug

B - Unterlenkerenden

C - Oberlenker

Fanghaken-Unterlenker (B und C) können durch Ziehen am Entriegelungszug (A) von der Fahrerposition aus entriegelt werden. Wird der Entriegelungszug (A) freigegeben, kehren die Fanghaken-Unterlenker in die geschlossene Stellung zurück.

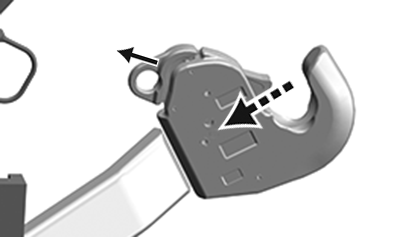

Anbauen eines Anbaugeräts

RXA0156170-UN-13DEC16

1. Die Maschine mit abgelassenen Unterlenkern so weit zurückfahren, bis sich die Fanghaken unter den Anhängebolzen des Gerätes befinden.

2. Unterlenker so weit anheben, bis die Fanghaken die Anhängebolzen aufgenommen und durch Verriegelung gesichert haben.

3. Den Oberlenker auf die erforderliche Länge einstellen und mit dem oberen Anhängepunkt des Gerätes verbinden.

WICHTIG: Darauf achten, dass das Anbaugerät an den Fanghaken korrekt verriegelt ist.

Verriegelung des Unterlenkerhakens

LV16212-UN-22OCT12

A - Unterlenker-Sicherungsbolzen

ACHTUNG: Unterlenker-Sicherungsbolzen in Anwendungen verwenden, bei denen sich das Anbaugerät versehentlich heben und öffnen könnte. Beispiele dafür sind Fahrten zwischen hoch wachsenden Büschen oder Bäumen oder Anbaugeräte mit asymmetrischer Belastung, wie etwa seitlich montierte Mähwerke.

1. Heckkraftheber unter die Verbindungspunkte des Anbaugeräts absenken.

2. Die Kupplungsenden der Hubarme unterhalb der Anbaugerät-Verbindungsbolzen platzieren und den Kraftheber langsam anheben, bis die Kupplungsenden an den Bolzen einrasten.

3. Unterlenkerbolzen (A) in beide Kupplungshaken einführen. Sicherungsbolzen sind beim John Deere-Händler erhältlich.

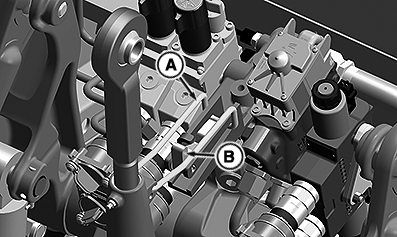

Oberlenker

RXA0153758-UN-12SEP16

A - Sicherungsbügel des Oberlenkers

B - Lasche lösen

1. Entriegelungslasche (B) zurückziehen und Verriegelungsklammer des Oberlenkers (A) entfernen, um den Oberlenker vom Transporthaken zu lösen.

2. Den Oberlenker am oberen Mast des Anbaugeräts befestigen. Mit SCV IV den hydraulischen Oberlenker ausfahren, falls vorhanden.

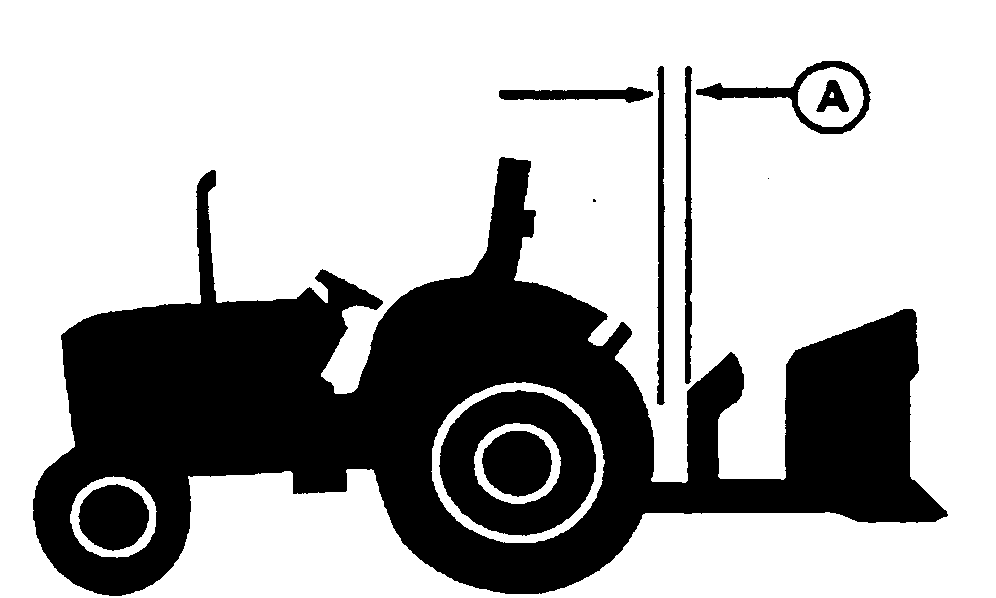

Spiel einstellen und prüfen

M47177-UN-31JAN92

A - Spiel

WICHTIG: Wenn ein Anbaugerät, eine Schnellkupplung oder ein Nachrüstsatz mit dem Kraftheber verbunden wird, im gesamten Arbeitsbereich darauf achten, dass keine Teile sich berühren oder klemmen und dass die Zapfwelle richtig angeschlossen ist.

Wenn Reifen mit großem Durchmesser verwendet werden, ist eine Schnellkupplung oder ähnliche Vorrichtung erforderlich, um ausreichenden Abstand zwischen Reifen und Anbaugerät sicherzustellen.

1. Oberlenker und Hubspindeln nach Bedarf einstellen. Siehe "Nivellieren des Krafthebers" in diesem Abschnitt.

2. Seitenspiel nach Bedarf einstellen. Siehe "Einstellen des Seitenspiels des Krafthebers" in diesem Abschnitt.

3. Motor anlassen.

4. Anbaugerät mit Kotflügel-Kraftheberschalter oder Hebel für Lageregelung langsam anheben und absenken.

5. Auf Störpunkte achten und Kraftheber wie erforderlich einstellen.

6. Darauf achten, dass zwischen Außendurchmesser des Reifens und angehobenem Anbaugerät ausreichend Abstand (A) ist.
