Schnellkupplung

RXA0129477-UN-20NOV12

RXA0153880-UN-12SEP16

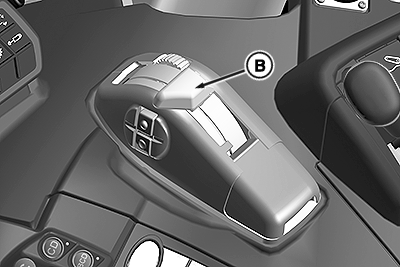

Hebel der Lageregelung (Rechte Konsole)

PY42007-UN-13APR17

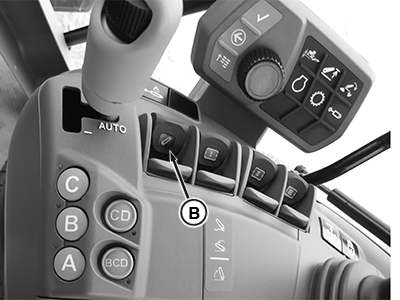

Bedienelement des Krafthebers (Armlehne)

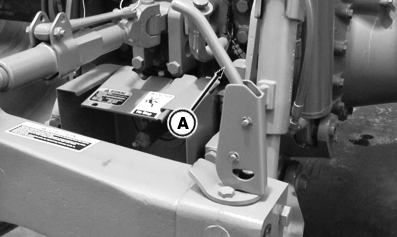

A - Verriegelungshebel der Kupplung

B - Hebel der Lageregelung des Heckkrafthebers

ACHTUNG: Verletzungen oder Sachschäden an der Maschine vermeiden:

• Getriebe in Parkstellung schalten und im gesamten Kraftheberbereich darauf achten, dass sich bei Vorhandensein eines Anbaugeräts keine Teile berühren oder klemmen und dass die Zapfwelle richtig angeschlossen ist.
• Sicherstellen, dass das Anbaugerät vorschriftsmäßig angebracht ist. Bei unsachgemäßem Anbau kann das Anbaugerät unter Umständen über das Maschinenrad und auf die Fahrerkabine gezogen werden.
• Nicht zwischen Maschine und Anbaugerät stehen.

Anbaugerät anschließen:

1. Kupplungs-Verriegelungsgriffe (A) nach oben ziehen.

2. Den Kraftheber absenken, bis sich die Schnellkupplungshaken unter den Anbaugerät-Anhängebolzen befinden.

3. Maschine rückwärts an das Anbaugerät heranfahren.

4. Den Kraftheber anheben, bis die Anhängebolzen des Anbaugeräts in die Haken greifen.

5. Die Kupplerverriegelungsgriffe nach unten drücken, um das Anbaugerät im Schnellkuppler zu verriegeln.

6. Die Hydraulikschläuche anschließen und die elektrischen Verbindungen herstellen.

7. WICHTIG: Auf Behinderung durch das Anbaugerät prüfen. Es kann erforderlich sein, das Zugpendel zu entfernen.

   Das Anbaugerät durch langsames Ziehen des Hebels für Lageregelung (B) anheben. Das Anbaugerät auf den Boden absenken und gegebenenfalls die Kraftheber-Höhenbegrenzung einstellen.

Abnehmen des Anbaugeräts:

1. Bei angehobenem Anbaugerät Kupplungs-Verriegelungsgriffe (A) nach oben ziehen.

2. Die Hydraulikschläuche und elektrischen Anschlüsse abklemmen.

3. Anbaugerät auf den Boden senken und die Schnellkupplung weiterhin absenken, bis der Haken nicht mehr in den Anhängebolzen des Anbaugeräts eingreift.

4. Die Maschine vorsichtig vom Anbaugerät wegfahren.
