Bedienelemente und Komponenten des hinteren ZSGs

Bedienelemente des hinteren ZSGs

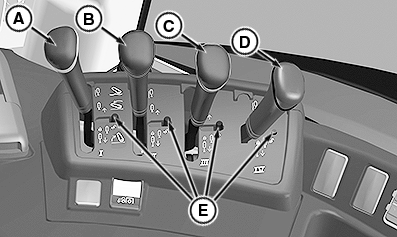

RXA0154080-UN-13OCT16

Mechanisches ZSG

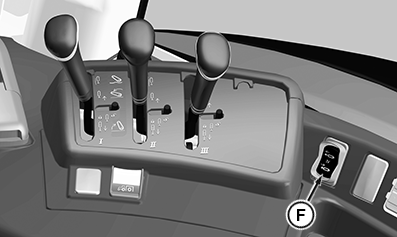

RXA0154081-UN-13OCT16

Mechanisches und elektrohydraulisches ZSG

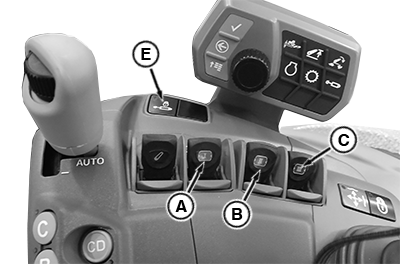

PY42009-UN-13APR17

EH-ZSG

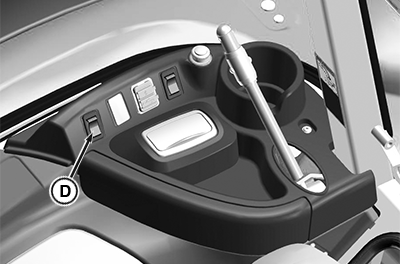

PY42010-UN-13APR17

EH ZSG IV

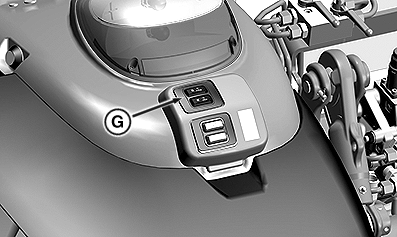

RXA0155832-UN-18NOV16

Kotflügelschalter ZSG IV

A - Hebel ZSG I

B - Hebel ZSG II

C - Hebel ZSG III

D - Hebel ZSG IV

E - Transportverriegelungen

F - Konsolenschalter ZSG IV

G - Kotflügelschalter ZSG IV

Hintere SCV-Komponenten von offenen Hydrauliksystemen

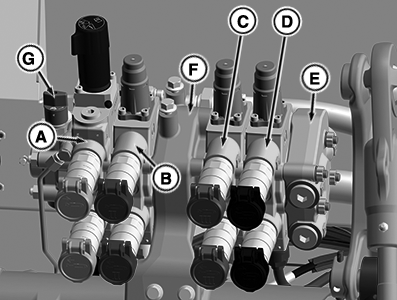

RXA0154084-UN-02DEC16

Hinterer SCV-Block von offenen Hydrauliksystemen

A - ZSG I

B - ZSG II

C - ZSG III

D - ZSG IV

E - Endplatte

F - Hinterer ZSG-Ansaugkrümmer

G - Einlassplatte mit verstellbarer Mengenregulierung

Hintere ZSG-Komponenten geschlossener Hydrauliksysteme

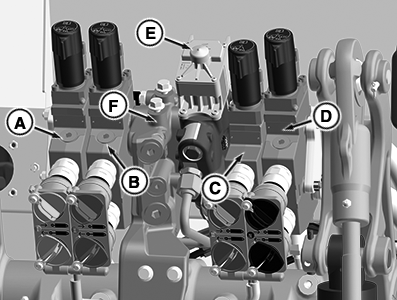

RXA0154085-UN-02DEC16

Mechanisches ZSG (Rechte Konsole)

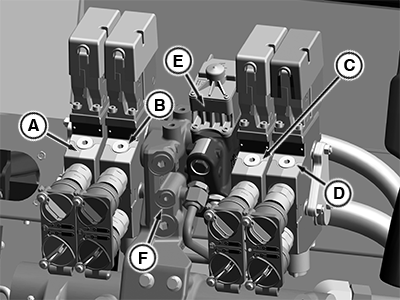

PY42011-UN-14APR17

Elektrohydraulisches ZSG (Armlehne)

A - ZSG I

B - ZSG II

C - ZSG III

D - ZSG IV

E - Kraftheberventil

F - Hinterer ZSG-Ansaugkrümmer

Betrieb der hinteren ZSGs

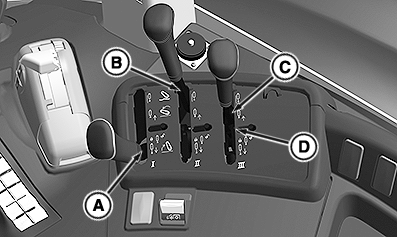

RXA0154098-UN-13OCT16

Mechanisches ZSG (Rechte Konsole)

A - Ausfahrstellung

B - Schwimmstellung

C - Einfahrstellung

D - Neutralstellung

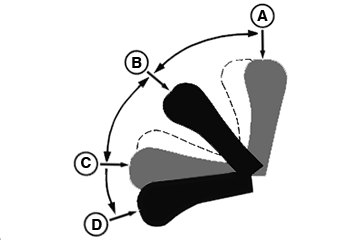

PY42012-UN-16APR17

Elektrohydraulisches ZSG (Armlehne)

A - Ausfahren (Klickstellung)

B - Neutralstellung

C - Einfahren (Klickstellung)

D - D - Schwimmstellung (Raststellung)

ZSG-Hebel

WICHTIG: Mit der Transportsperre versehentliche Bewegungen der hinteren Zusatzsteuergeräte während des Transports oder bei Nichtverwendung durch den Bediener vermeiden.

Die Hebel der hinteren ZSGs verfügen über vier Stellungen:

Rechte Konsole

• Ausfahren - Hebel nach hinten ziehen und nach Bedarf halten.
• Einfahren - Hebel nach vorn drücken und halten nach Bedarf.
• Neutral - Hebel loslassen, sofern nicht in der Schwimmrastung. In der Schwimmstellung muss der Hebel nach hinten gezogen werden, um zur Neutralstellung zurückzukehren.
• Schwimmstellung - Hebel über die Einfahrposition hinaus nach vorn in die Schwimmrastung drücken.

Armlehne

• Ausfahren (Klickstellung) - Wird der Hebel in diese Stellung gebracht und losgelassen, kehrt der Hebel in die Neutralstellung zurück und der Hydraulikzylinder wird je nach gewählter Durchflussrate und eingestellter Durchflusszeit ausgefahren.
• Neutralstellung - In der Neutralstellung wird die Position des Hydraulikzylinders gehalten. Der Hebel kehrt in die Mittelstellung (Neutral) zurück, wenn er losgelassen wird, es sei denn, er ist in der Schwimmstellung (D) eingerastet.
• Einfahren (Klickstellung) - Wird der Hebel in diese Stellung gebracht und losgelassen, kehrt der Hebel in die Neutralstellung zurück und der Hydraulikzylinder wird je nach gewählter Durchflussrate und eingestellter Durchflusszeit eingefahren.
• Schwimmstellung (Raststellung) - Wird der Hebel über die Einfahr-Klickstellung hinaus in der Schwimmstellung eingerastet, kann sich der Kolben des Hydraulikzylinders in der Schwimmstellung frei bewegen und das Anbaugerät der Bodenkontur folgen.

HINWEIS: Werden zusätzlich externe Ventile benutzt, dann zum Abschalten der jeweiligen Hydraulikfunktion auch den Bedienungshebel in Neutralstellung bringen.

HINWEIS: Um den Hydraulikdruck im Anbaugerät abzubauen, den Hebel in Schwimmstellung (D) bringen, während der Motor läuft.

ZSG-Schalter

Die Konsolen- und Kotflügelschalter von SCV IV fahren den Zylinder nur aus oder ein. Die Schwimmfunktion ist nicht verfügbar. Bei Freigabe der Schalter kann das Ventil in Neutralstellung gehen.

Identifizierung der hinteren Steuergeräte

Zusatzsteuergerätehebel und Kupplungen sind zur einfacheren Bestimmung farblich gekennzeichnet. Die SCV-Steuerung stimmt mit der entsprechenden Kappe am SCV überein.

Hintere SCV-Nummern und entsprechende Farben
SCV-Nummer	Farbe
SCV I	Grün
SCV II	Blau
SCV III	Braun
SCV IV	Schwarz
