Bedienelemente und Komponenten mittleres ZSG

Bedienelemente mittleres ZSG

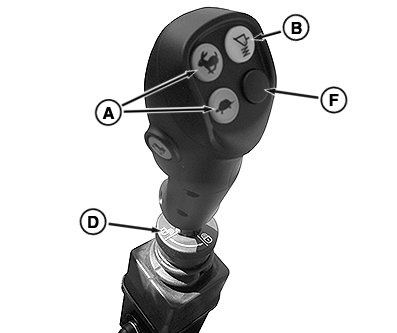

RXA0155230-UN-08NOV16

Mechanische Steuerung

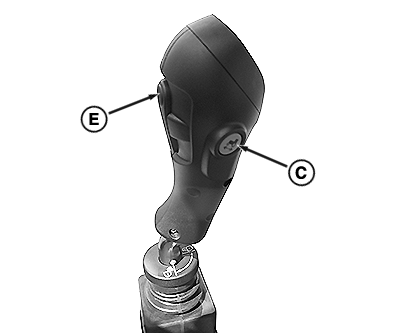

RXA0155231-UN-08NOV16

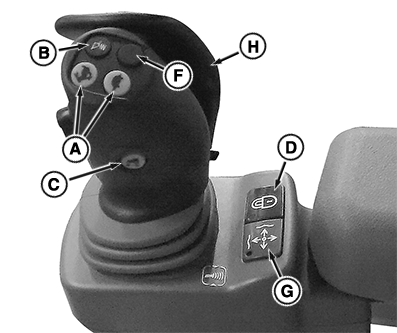

RXA0155233-UN-08NOV16

Elektrohydraulische Steuerung (Rechte Konsole)

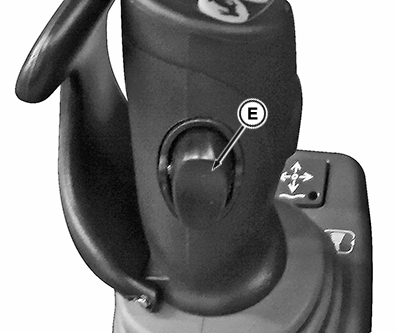

RXA0155232-UN-08NOV16

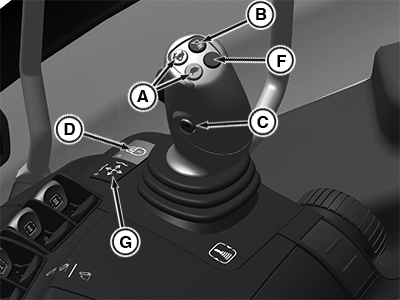

PY30476-UN-30MAR17

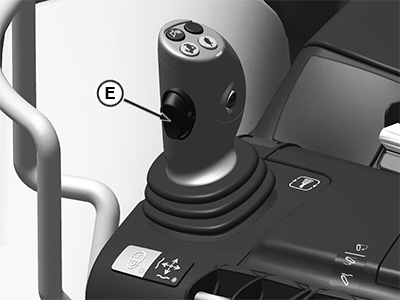

Elektrohydraulische Steuerung (Armlehne)

PY30477-UN-30MAR17

A - Gangschalttasten

B - Laderfederungstaste

C - Reversierer

D - Laderverriegelung

E - Taste für dritte Funktion

F - Umleittasten

G - Kontrollleuchte der Aktivierung

H - Fahrerhand-Anwesenheitshebel

Mittlere SCV-Komponenten

HINWEIS: Die Ventilauslegung unterscheidet sich zwischen offenen und geschlossenen Hydrauliksystemen.

RXA0154096-UN-14OCT16

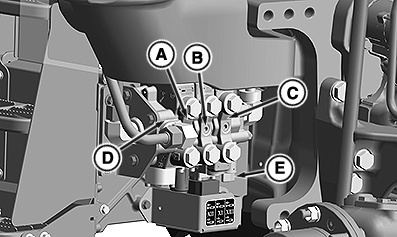

Mittlerer SCV-Block offener Hydrauliksysteme

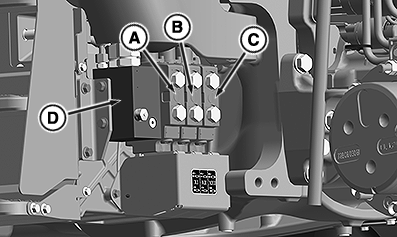

RXA0154092-UN-13OCT16

Mittlerer SCV-Block geschlossener Hydrauliksysteme

A - ZSG XI

B - ZSG XII

C - ZSG XIII

D - Mittlerer ZSG-Verteiler

E - Mengenregelung

F - ZSG XIII

G - ZSG XI

H - ZSG XII

Funktion der mittleren SCV

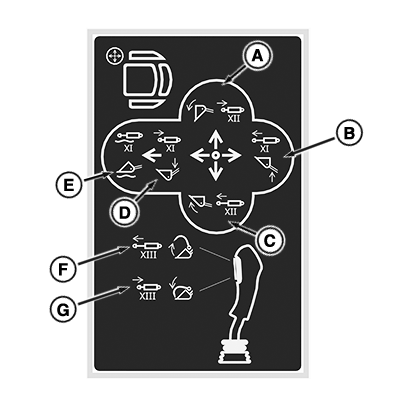

RXA0154082-UN-13OCT16

Mechanische Funktionen der mittleren SCV

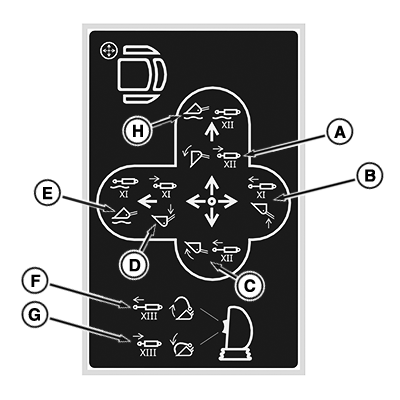

RXA0154083-UN-13OCT16

Elektrohydraulische Funktionen der mittleren SCV

ACHTUNG: Der Multifunktionshebel muss verriegelt werden, wenn der Lader nicht verwendet wird, während des Transports oder wenn der Bediener die Maschine demontiert. Zur mechanischen Steuerung der mittleren SCV den Verriegelungsring drehen. Zur elektrohydraulischen Steuerung der mittleren SCV die Sperrtaste drücken, woraufhin die Kontrollleuchte aufleuchtet. Sicherstellen, dass der Lader nach der Verriegelung nicht reagiert. Ansonsten kann der Frontlader versehentlich betätigt werden, was zu schweren Unfällen führen kann.

Position	Fahrtrichtung	Laderfunktion	SCV-Funktion
A	Rechts	Schaufel abkippen	SCV XII Einfahren
B	Nach hinten	Ausleger anheben	SCV XI Ausfahren
C	Links	Schaufel ankippen	SCV XII Ausfahren
D	Vor	Ausleger senken	SCV XI Einfahren
E	Vordere Raststellung	Schwinge in Schwimmstellung	SCV XI Schwimmstellung
F	Obere Taste	Greifer öffnen	SCV XIII ausfahren
G	Untere Taste	Greifer schließen	SCV XIII einfahren
H	Raste rechts	Schaufel-Schwimmstellung	SCV XII-Schwimmstellung

HINWEIS: Den elektrohydraulischen Multifunktionshebel zweimal kurz hintereinander nach rechts (A) über den Druckpunkt bewegen und dort halten, um die Schaufelschüttelfunktion zu aktivieren.

Identifizierung der mittleren SCV

Farbcodes der Zusatzsteuergeräte
