Frontkraftheber und SCV

RXA0154099-UN-20OCT16

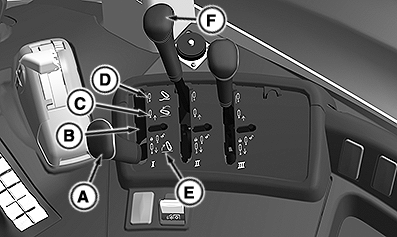

Mechanisches ZSG (Rechte Konsole)

PY42013-UN-14APR17

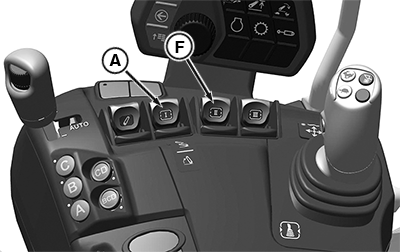

Elektrohydraulisches ZSG (Armlehne)

PY42014-UN-14APR17

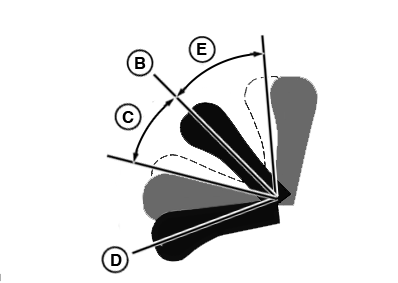

Hebelstellungen des elektrohydraulischen ZSG

A - Hebel ZSG I

B - Neutralstellung des Frontkrafthebers

C - Untere Position des Frontkrafthebers

D - Schwimmstellung des Frontkrafthebers

E - Hebestellung des Frontkrafthebers

F - Hebel ZSG II

Um den Frontkraftheber oder die Anschlusskupplungen der vorderen Zusatzsteuergeräte zu verwenden, muss der Bediener dass Umleitungsventil umschalten. Siehe Abschnitt "Funktionsweise des Krafthebers und Zugpendels" in diesem Handbuch.

Der Hebel für SCV I (A) steuert die Frontkraftheberfunktionen.

• Neutral - Frontkraftheber bewegt sich nicht.
• Senken - Frontkraftheber wird abgeschaltet und drückt nach unten.
• Schwimmstellung - Frontkraftheber wird abgesenkt und folgt der Bodenkontur.
• Heben - Frontkraftheber wird angehoben

Der Hebel für SCV II (F) steuert die Kupplungen am Frontkraftheber. Die Funktionsweise der vorderen Kupplungen entspricht der des hinteren ZSG II.
