Betrieb der Zusatzdruckversorgung mit SCV

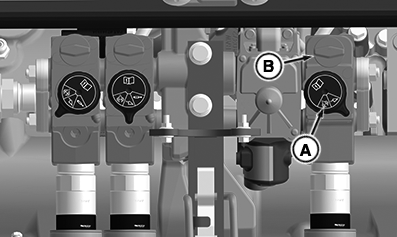

RXA0154351-UN-14OCT16

Mechanisches ZSG (Rechte Konsole)

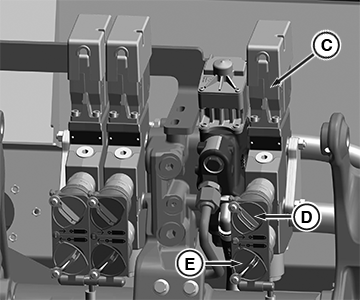

PY42018-UN-18APR17

Elektrohydraulisches ZSG (Armlehne)

A - ZSG Motorrastung

B - Regelbares Mengenregulierventil

C - Elektrohydraulisches ZSG

D - Einfahranschluss

E - Ausfahranschluss

WICHTIG: Wird ein externer Hydraulikorbitalmotor mit diesem Fahrzeug verwendet, Zusatzdruckversorgungsanschlüsse verwenden. Bei Nichteinhaltung der Zusatzdruckversorgungsanschlüsse überhitzt das Hydrauliksystem und wird möglicherweise beschädigt.

HINWEIS: Die Zusatzdruckversorgung kann mittels eines ZSG mit Rasten oder durch Verwendung entsprechender Kupplungen mit Öl versorgt werden.

1. Den Anbaugeräteanschlussschlauch an die Ausfahrkupplung (E) des ZSG anschließen.

2. Hinteres ZSG auf Dauerrastung einstellen.

   • Mechanisches ZSG - Wahlrastung (A) im ZSG-Modus Dauerrastung des Motors verwenden
   • Elektrohydraulisches ZSG - Die Infobord-Anzeige zur Aktivierung des Dauerrastmodus (Motor) verwenden HINWEIS: Siehe "ZSG-Rastung einstellen" unter "Funktionsweise ZSG"




3. Motor anlassen.

4. Den Hebel des ZSG in die Ausfahrstellung (E) bringen.

5. Das Gerät an der Zusatzdruckversorgung wird jetzt mit Öl versorgt.

6. Zum Abstellen, das Gerät an der Zusatzdruckversorgung deaktivieren und den Hebel des SCV wieder in Neutralstellung bringen.

7. Den Motor abstellen und die Schläuche abnehmen.
