Attacco del peso con barra di presa al sollevatore

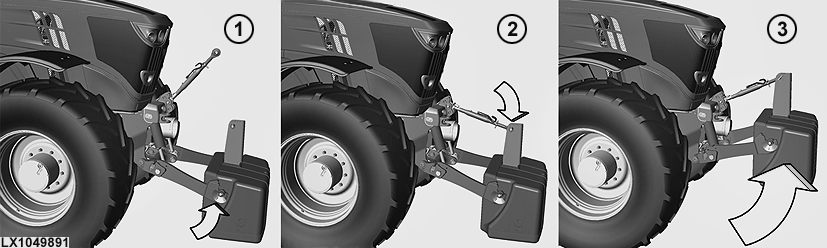

Sollevatore anteriore

LX1049891-UN-11FEB11

Per evitare oscillazioni pericolose del peso con barra di presa se alzato, seguire la procedura di installazione indicata qui sotto.

1. Innestare il peso con barra di presa nelle parallele ma NON sollevare il peso in questa fase.

2. Regolare il terzo punto ed innestarlo nel peso con barra di presa.

3. Sollevare completamente il peso con barra di presa.

4. Per rimuovere il peso con barra di presa, invertire la procedura di installazione.

ATTENZIONE: Non tentare di sollevare il peso con barra di presa finché non è collegato al terzo punto.

ATTENZIONE: Utilizzare zavorra anteriore solo quando la parte posteriore del trattore presenta un contrappeso adatto.

ATTENZIONE: Se non sono installate attrezzature nella parte posteriore, installare il peso con barra di presa sul sollevatore posteriore prima di guidare su un campo.

ATTENZIONE: Uno zavorramento non adatto influisce negativamente sulle caratteristiche di movimentazione del veicolo.

IMPORTANTE: Rispettare i carichi ammessi sull'assale e le capacità di carico dei pneumatici e dei cerchioni.

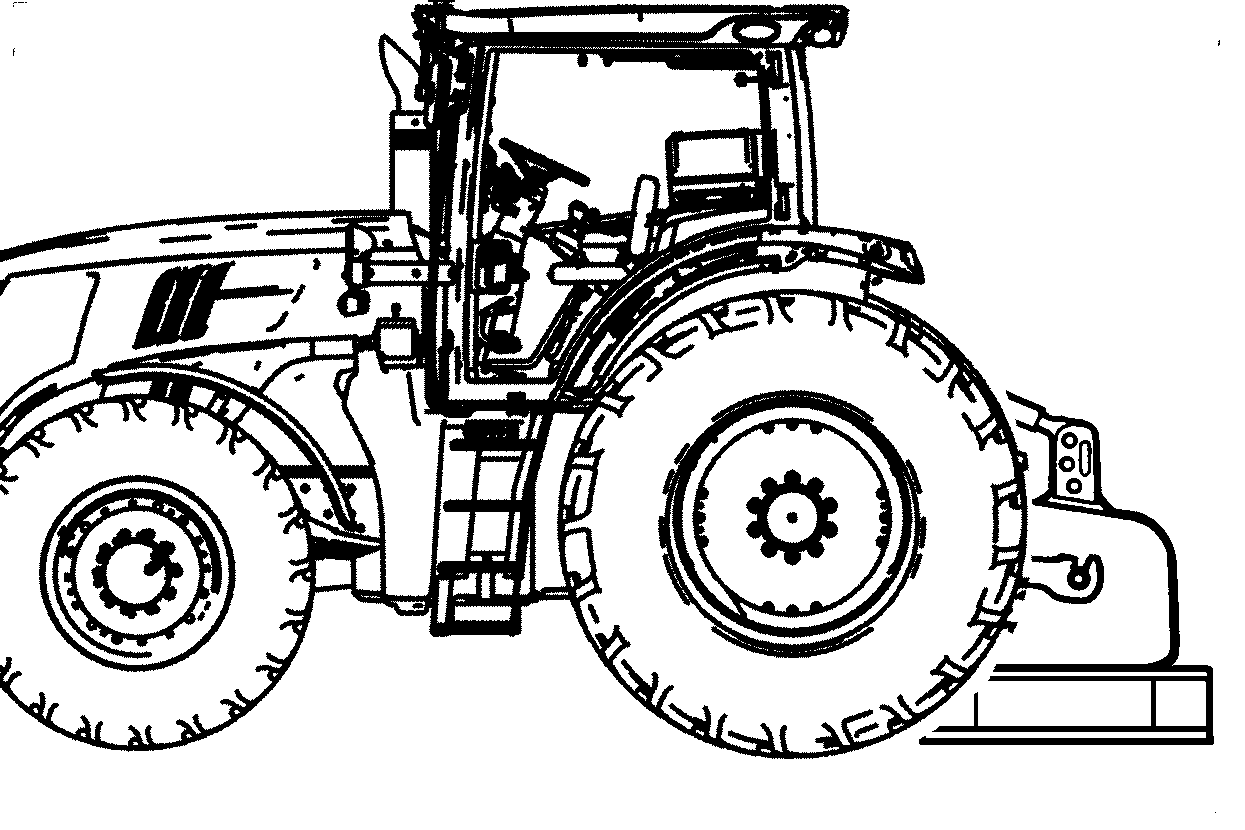

Sollevatore posteriore

LX1046222-UN-13JUL11

Rimuovere l'asta di regolazione e le viti ad occhiello.

Sistemare la barra di traino oscillante nella sua posizione più corta e orientarla a lato.

Rimuovere l'attacco per rimorchio regolabile in altezza (solo sollevatore).

Installare la staffa per il terzo punto sul peso con barra di presa.

Fare retromarcia con il trattore verso il peso con barra di presa e procedere come per l'attrezzatura.

NOTA: Sui trattori dotati di pneumatici extra larghi potrebbe essere necessario regolare i tiranti di sollevamento alla massima lunghezza.

ATTENZIONE: Non tentare di sollevare il peso con barra di presa finché non è collegato al terzo punto.

ATTENZIONE: Accertarsi che i ganci delle parallele siano chiusi in modo corretto.

ATTENZIONE: Installare tutte le spine di ritegno.

ATTENZIONE: Se non vi fosse sufficiente peso sul lato anteriore del trattore (ad es. un caricatore frontale), la sterzata potrebbe essere influenzata negativamente.

IMPORTANTE: Attenersi alle indicazioni riguardanti i carichi consentiti sull'assale posteriore e le capacità di carico dei pneumatici e dei cerchioni.
