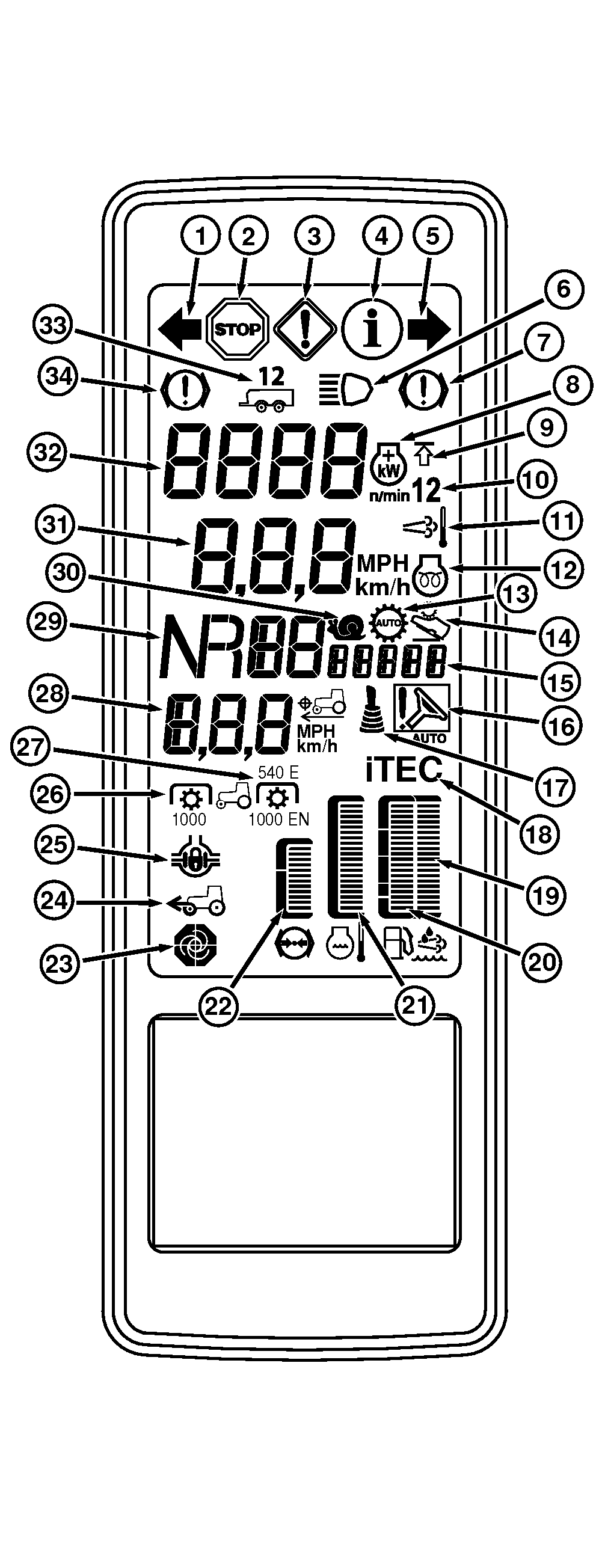

Display principale

RXA0153095-UN-28JUL16

1 - Spia di svolta a sinistra

2 - Spia di arresto

3 - Spia di avvertimento manutenzione

4 - Spia informazioni

5 - Spia di svolta a destra

6 - Spia fari abbaglianti

7 - Spia di avvertimento impianto di frenatura

8 - Spia gestione intelligente della potenza

9 - Spia FieldCruise™

10 - Spia di selezione FieldCruise™

11 - Spia pulizia del filtro di scarico

12 - Spia preriscaldamento motore

13 - Spia di cambio automatico

14 - Spia modalità pedale

15 - Spia di gamma e marcia

16 - Non utilizzato

17 - Non utilizzato

18 - Spia iTEC™

19 - Non utilizzato

20 - Indicatore livello combustibile

21 - Indicatore della temperatura del liquido di raffreddamento

22 - Manometro freno pneumatico

23 - Non utilizzato

24 - Spia trazione anteriore

25 - Spia bloccaggio del differenziale

26 - Spia della PTO anteriore

27 - Spia della PTO posteriore

28 - Velocità impostata

29 - Direzione corrente, gamma e marcia

30 - Spia superriduttore

31 - Velocità alle ruote macchina

32 - Contagiri

33 - Spia rimorchio

34 - Spia di avaria dell'impianto di frenatura

1	Svolta a sinistra	Lampeggia quando l'interruttore dell'indicatore di direzione viene portato a sinistra.
2	Arresto	Si accende in caso di grave guasto. SPEGNERE IMMEDIATAMENTE il motore e determinare la causa (consultare il messaggio di errore nel display informazioni). Se necessario, far eseguire una diagnosi della macchina dal proprio concessionario John Deere.
3	Avvertimento per la manutenzione	Si accende in caso di guasto (consultare il messaggio di errore sul Display informazioni). Se necessario, far eseguire una diagnosi della macchina dal proprio concessionario John Deere.
4	Informazioni	Si accende quando viene rilevata una potenziale condizione di guasto. Verificare la presenza di eventuali problemi sulla macchina.
5	Svolta a destra	Lampeggia quando l'interruttore dell'indicatore di direzione viene portato a destra.
6	Fari abbaglianti	Si accende quando i fari anteriori vengono commutati su "abbaglianti".
7	Avvertimento impianto di frenatura	Si accende in caso di guasto all'impianto di frenatura. L'impianto non funziona come previsto. Far eseguire una diagnosi della macchina dal concessionario John Deere.
8	Gestione intelligente della potenza	Si accende quando la sovralimentazione controllata del motore è attiva.
9	FieldCruise™	Si accende quando viene attivata la velocità impostata massima.
10	Selezione di FieldCruise™	Si accende quando l’impostazione di velocità massima è attualmente selezionata.
11	Pulizia del filtro dei gas di scarico	Si accende quando le temperature raggiunte all'interno del filtro di scarico consentono la pulizia attiva.
12	Spia preriscaldamento motore	Si accende quando il riscaldatore aria del motore è attivo. Viene attivato un conto alla rovescia utilizzando l'indicatore della velocità di spostamento.
13	Cambio marcia automatico	Si accende quando viene attivata la modalità di cambio marcia automatico.
14	Modalità a pedale	Si accende quando viene attivata la modalità a pedale.
15	Gamma e marcia	Indica la gamma e la marcia selezionate dall'operatore.
16	Autotrac (non utilizzato)	Non viene visualizzato nelle macchine non dotate di Autotrac o Autotrac Universal.
17	Modalità ausiliaria ISOBUS (non utilizzato)	Si accende quando viene attivata la modalità ausiliaria ISOBUS.
18	iTEC™	Si accende quando il sistema iTEC™ è attivo.
19	Indicatore liquido di scarico Diesel (DEF) (non utilizzato)	Indica la quantità di liquido di scarico Diesel rimanente nel serbatoio.
20	Indicatore di livello del combustibile	Indica la quantità di combustibile rimanente nel serbatoio.
21	Indicatore temperatura refrigerante	Indica la temperatura del liquido di raffreddamento del motore. L'area rossa indica un surriscaldamento (livello del liquido di raffreddamento insufficiente, radiatore sporco o retina intasata). ARRESTARE IMMEDIATAMENTE il motore per evitare danni. Se necessario, far eseguire una diagnosi della macchina dal proprio concessionario John Deere.
22	Manometro freno pneumatico	Indica il livello di pressione nell'impianto di frenatura pneumatico.
23	Automazione attrezzo (non utilizzato)	Non attualmente in uso.
24	Trazione anteriore	Si accende quando viene inserita la trazione anteriore.
25	Bloccaggio del differenziale	Si accende quando viene inserito il bloccaggio del differenziale.
26	PTO anteriore	Si accende quando viene innestata la PTO anteriore.
27	PTO posteriore	Si accende quando viene innestata la PTO posteriore.
28	Velocità impostata	indica la velocità target selezionata dall'operatore.
29	Direzione, gamma e marcia attuali	Indica la direzione (stazionamento, neutrale, avanzamento, retromarcia), la gamma e la marcia attualmente inserite.
30	Superriduttore	Si accende quando vengono innestate le marce del superriduttore.
31	Velocità di spostamento macchina	Indica la velocità macchina attuale.
32	Tachimetro	Indica il regime motore attuale.
33	Rimorchio	Si accende quando uno o due rimorchi sono collegati e le spie sono funzionanti.
34	Impianto frenante in avaria	Si accende in caso di guasto grave all'impianto di frenatura. L'impianto non funziona come previsto. Far eseguire immediatamente una diagnosi della macchina dal concessionario John Deere.
