Freni pneumatici del rimorchio

RXA0155315-UN-31OCT16

RXA0154376-UN-09DEC16

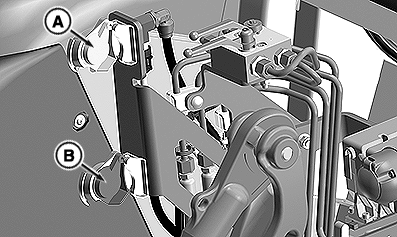

A - Attacco giallo (comando)

B - Attacco rosso (alimentazione)

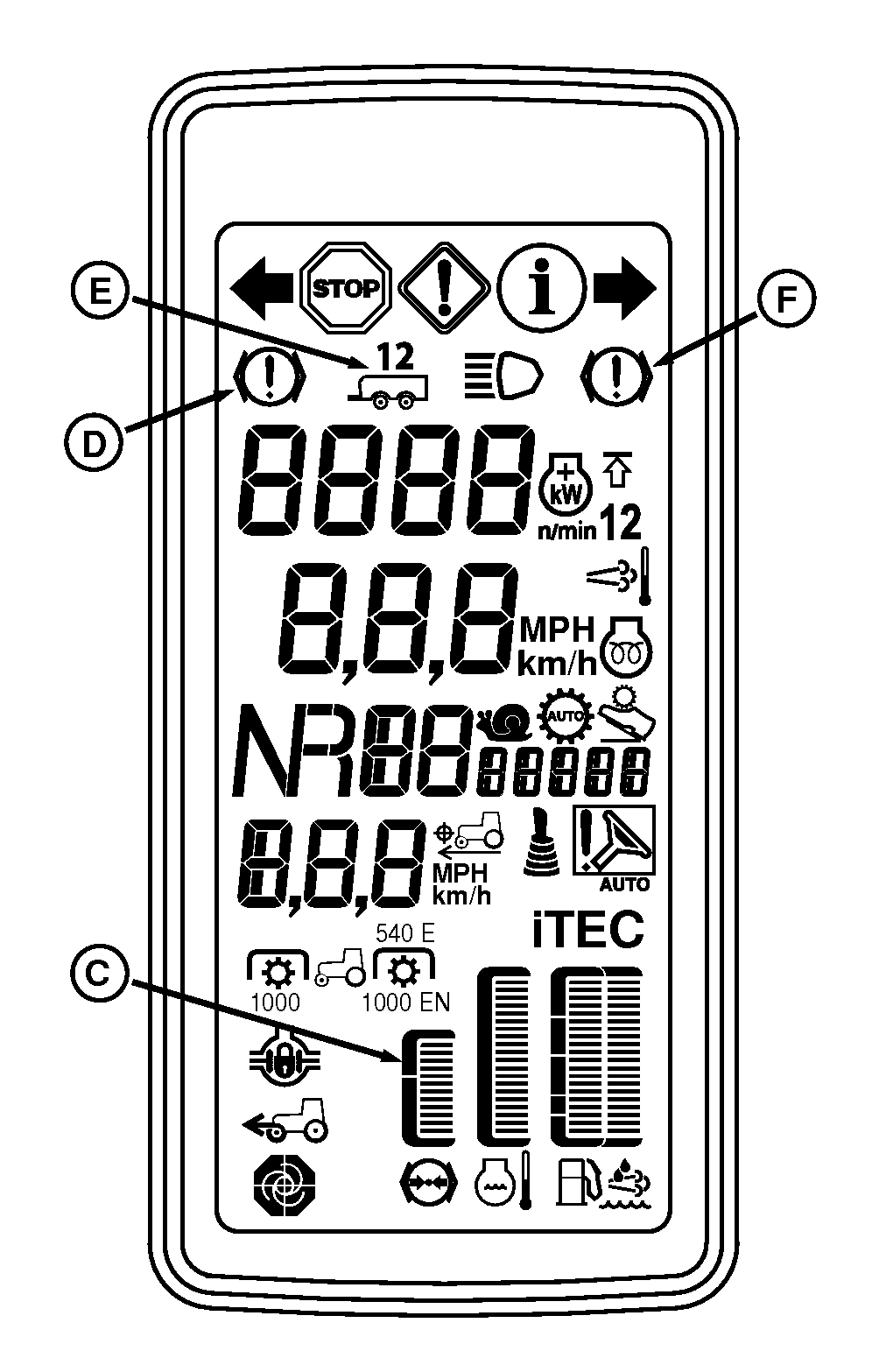

C - Manometro freno pneumatico

D - Avvertimento di arresto impianto di frenatura

E - Spia luminosa rimorchio

F - Avvertimento impianto di frenatura rimorchio

ATTENZIONE: Ricordare di impostare la valvola del freno manuale dell’impianto di frenatura pneumatica del rimorchio (se in dotazione) in base al peso del carico del rimorchio.

IMPORTANTE: Ogni volta che si scollegano i tubi flessibili, sigillare i collegamenti con parapolvere.

IMPORTANTE: La spia di avvertimento del sistema frenante del rimorchio (F) si illumina quando è necessaria la manutenzione dell'impianto di frenatura del rimorchio.

In caso di emergenza la spia di arresto dell'impianto di frenatura (D) si illumina per indicare che è necessario arrestare la macchina.

NOTA:

• La zona verde sul manomentro (C) indica il range di esercizio.
• La perdita di pressione può provocare la riduzione delle prestazioni del freno.
• Azionare il rimorchio secondo quanto indicato nelle istruzioni del produttore.
• Lo scarico manuale dell'acqua dal serbatoio dell'aria compressa non è necessario, in quanto il serbatoio è provvisto di funzione di scarico automatico.

L'impianto frenante pneumatico del rimorchio a doppia tubazione utilizza attacchi di comando giallo (A) e di alimentazione rosso (B).

1. Portare la macchina in posizione di stazionamento e spegnere il motore.
2. Collegare il connettore dell'attrezzatura elettrica, se presente. La spia luminosa del rimorchio (E) si illumina quando il connettore dell'attrezzatura è collegato.
3. Sollevare i parapolvere dagli attacchi della frenatura pneumatica del rimorchio.
4. Pulire i raccordi prima di collegare i tubi dell'aria.
5. Collegare i connettori dei tubi dell'aria del rimorchio. Collegare per primo l'attacco giallo della frenatura pneumatica (comando).
6. Avviare il motore ed attendere che la pressione dell’aria dell’impianto raggiunga i valori di esercizio. Quando la pressione dell'aria si accumula, sul display compare un codice di errore per diagnosi con il relativo messaggio. Quando viene raggiunta la pressione di esercizio, l'avvertimento di arresto del sistema di frenatura del rimorchio (D) e l'avvertimento dell'impianto di frenatura del rimorchio (F) scompariranno automaticamente.
