Funzionamento di Power Beyond con distributore idraulico

RXA0154351-UN-14OCT16

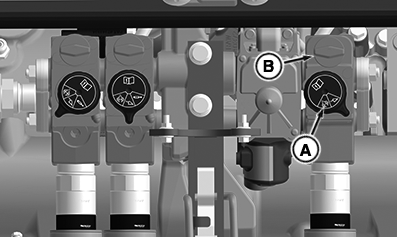

Distributore idraulico meccanico (consolle destra)

PY42018-UN-18APR17

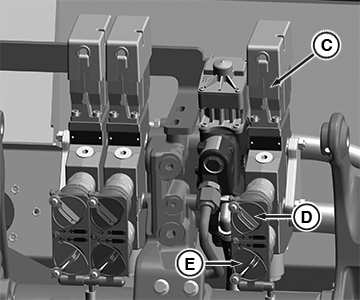

Distributore elettroidraulico (bracciolo)

A - Trattenitore motore distributore idraulico

B - Valvola di regolazione del flusso regolabile

C - Distributore elettroidraulico

D - Condotto di retrazione

E - Condotto di estensione

IMPORTANTE: I collegamenti Power Beyond devono essere utilizzati quando viene impiegato un motore idraulico orbitale esterno assieme al sistema idraulico della macchina. Il mancato utilizzo dei collegamenti Power Beyond comporta il surriscaldamento e possibili danni al sistema idraulico.

NOTA: È possibile erogare l'olio alle attrezzature Power Beyond mediante un distributore idraulico con trattenitori o utilizzando gli attacchi Power Beyond.

1. Collegare il tubo flessibile Power Beyond all'attacco dell'estensione del distributore idraulico (E).

2. Impostare il distributore idraulico posteriore nella modalità continua del motore.

   • Distributore idraulico meccanico - Utilizzare il trattenitore selezionabile (A) per la modalità continua del motore del distributore idraulico
   • Distributore elettroidraulico - Utilizzare il display sul montante d’angolo per impostare il distributore idraulico nella modalità continua del motore NOTA: Fare riferimento a "Impostazione trattenitori distributore idraulico" in "Funzionamento del distributore idraulico"




3. Avviare il motore.

4. Muovere la leva del distributore idraulico in posizione di estensione (E).

5. L'olio viene erogato al dispositivo Power Beyond.

6. Per l'arresto, disattivare il dispositivo Power Beyond e riportare la leva del distributore idraulico in posizione neutrale.

7. Spegnere il motore e scollegare i tubi flessibili.
