Adjusting Speed Control Lever Tension

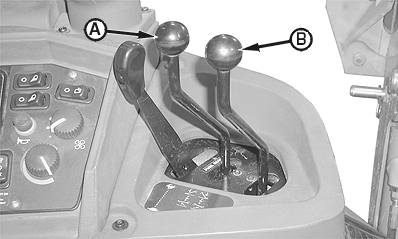

1. Remove rear floor mat. Remove left and right stabilizer lever knobs (A and B). Remove screws. Remove lever console cover.

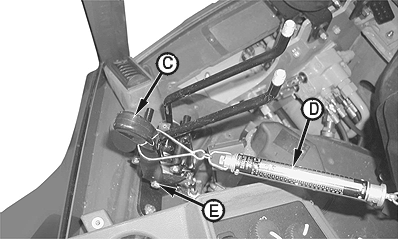

2. Measure force required to move engine speed control lever (C). Put spring scale (D) on engine speed control lever just below knob.

Specification

Speed Control Lever -Force 40-49 N (9-11 lb)

3. Tighten or loosen adjustment cap screw (E). Measure force again.

4. Repeat steps 2 and 3 if necessary until lever tension is at specification.

5. Install lever console cover. Install screws. Install left and right stabilizer lever knobs. Install rear floor mat.


A-Left Stabilizer Lever Knob
B-Right Stabilizer Lever Knob
C-Engine Speed Control Lever
D-Spring Scale
E-Adjustment Cap Screw

T131729C
T134817B

OUO1079,000028D -19-28SEP00-1/1
