Tighten Upper and Lower Frame Pivot Pin Cap Screws

1. Tighten upper frame pivot pin cap screws (A) annually or every 1000 hours.

Specification

Upper Frame Pivot Pin Cap Screw -Torque 230 N·m + 1/4 turn (170 lb-ft + 1/4 turn)

2. Tighten lower frame pivot pin cap screws (B) annually or every 1000 hours.

Specification

Lower Frame Pivot Pin Cap Screw -Torque 320 N·m + 1/4 turn (235 lb-ft + 1/4 turn)

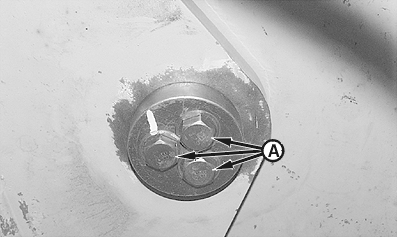

A-Upper Frame Pivot Pin Cap Screw (3 used)

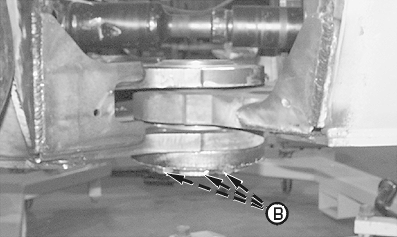

B-Lower Frame Pivot Pin Cap Screw (3 used)

T130560B
T130561B

CED,OUO1079,187 -19-14APR00-1/1
