Checking Coolant System

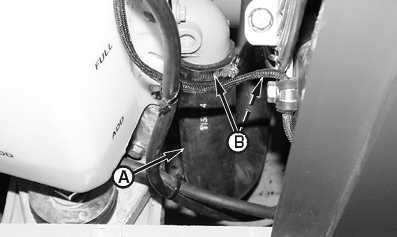

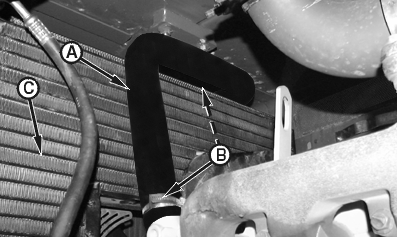

1. Check coolant hoses (A) for cracks and leaks. Replace as necessary.

2. Tighten hose clamps (B).

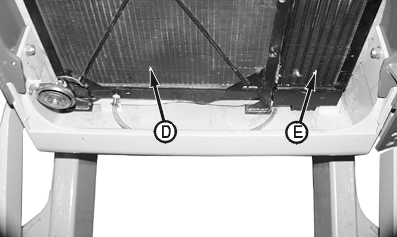

3. Clean condenser fins (C), radiator fins (D), and oil cooler fins (E) with compressed air.


A-Coolant Hose (2 used)
B-Hose Clamp (4 used)
C-Condenser Fins
D-Radiator Fins
E-Oil Cooler Fins

T130331B
T130332B
T130274C

CED,OUO1079,208 -19-17APR00-1/1
