Cleaning Hydraulic Oil Strainer

1. Remove lock pins (2).

2. Remove cover (3).

causym CAUTION: High pressure release of oil from pressurized system can cause serious burns or injury. The hydraulic system is pressurized. Turn filler cap slowly. Release all pressure before you remove cap.

3. Turn filler cap (4) slowly to release air pressure.

4. Remove strainer lock ring (5). Remove strainer (1).

5. Clean with diesel fuel. Replace if damaged.

6. Install strainer.

7. Install lock ring and filler cap.

8. Lower cover. Secure cover.

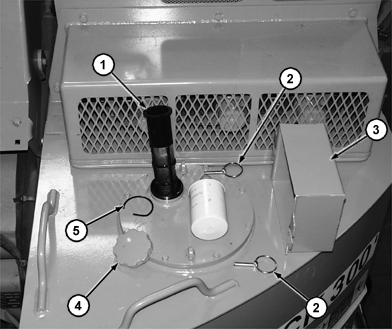

T131037B


1-Strainer
2-Lock Pins (2 used)
3-Cover
4-Filler Cap
5-Strainer Lock Ring

CED,OUOE049,72 -19-24MAY00-1/1
