Niiduseadme eemaldamine (niidukid 48A ja 54 A)

  1. Parkige masin ohutult. (Vaadake peatüki OHUTUS osa Ohutu parkimine.)

  2. Laske mootoril ja summutil täielikult maha jahtuda.

  3. ETTEVAATUST: Vältige vigastusi! Pöörlevad terad on ohtlikud. Enne niiduki reguleerimist või hooldamist:

    • Ühendage lahti süütejuhe (juhtmed) või aku miinusklemm (-), et mootor ei saaks ootamatult käivituda.
    • Niiduki terade käsitsemisel või nende läheduses töötades kandke alati kindaid.

    Reguleerige niiduki lõikamiskõrgus kõige madalamasse asendisse.

  4. Eemaldage kaitsekatted. (Vt peatüki Niiduseadme hooldamine jaotist Masina kaitsekatete eemaldamine ja paigaldamine.)

  5. MXT014282
    MXT014282-UN-12JUN15

    Pöörake kõiki liiga madalat niitmist tõkestavaid rattaid, et võimaldada niiduseade masinast eemale veeretada.

    1. Eemaldage liiga madalat niitmist tõkestava ratta võllilt J-tihvt.

    2. Pöörake niiduki ratast (A) näidatud viisil 90°. Paigaldage J-tihvt, et ratas paika lukustada.

    3. Korrake toiminguid kõigi liiga madalalt niitmise tõkestavate ratastega.


  6. ETTEVAATUST: Vältige vigastusi! Kui tõstepedaal on vedrustusega, võib see ootamatult liikuda.

    Lukustage tõstepedaal niiduseadme paigaldamise või eemaldamise ajaks.

    MÄRKUS: Kui masinale on paigaldatud tõstmise abiseade, siis langetage niiduseade ning tõmmake tõstepedaal niiduki tõstmise lukustushoova lukustamiseks käsitsi üles.

    Langetage niiduseade.

  7. ETTEVAATUST: Vältige vigastusi! Komponent on vedruga ja pinge all. Vedruga komponendi järsul vabastamisel võib see põhjustada vigastusi.

    MXT014300
    MXT014300-UN-11JUN15

    Kasutades 3/8-tollist põrkratast, pöörake pingutuskonsooli (A) poritiiva parema poole all päripäeva ja hoidke seda nii, eemaldades samal ajal niiduseadme rihma (B) mootori rihmarattalt (C).

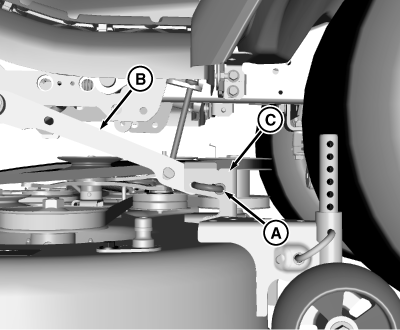

  8. MXT014291
    MXT014291-UN-06JUL15

    Tõmmake J-tihvti (A) tagumise tõmbehoova (B) vabastamiseks ja niiduseadme klambrist (C) eemale liigutamiseks. Tõstke niiduseadet pisut niiduseade käepideme abil, et eemaldada väljatõmbamisel tihvtilt surve. Korrake teisel küljel.

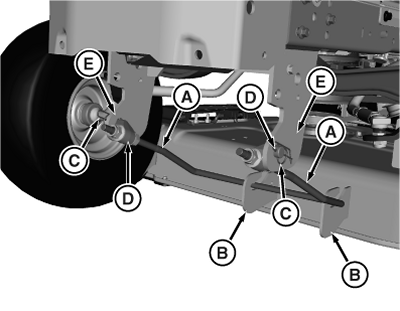

  9. MXT014272
    MXT014272-UN-27MAY15

    Eemaldage eesmine tõmbevarras (A) niiduki klambrilt (B).


  10. Kui kasutate masinat ilma niiduseadmeta, toimige järgmiselt.

    1. Eemaldage mõlemalt poolt tihvtilt (D) lukustusklamber (C) ja tõmbeklambrilt (E) eesmine tõmbevarras.

    2. Pange eemaldamisel tähele tihvti nihkumise suunda. Õige nihkumise suund on varda kohal.

  11. Tõstke tõmbevardad transpordiasendisse.

  12. Libistage niiduk masina alt välja.

MX52301,0000AE0-21-20150710
