Niiduseadme paigaldamine (niidukid 48A ja 54 A)

  1. Parkige masin ohutult. (Vaadake peatüki OHUTUS osa Ohutu parkimine.)

  2. Laske mootoril ja summutil täielikult maha jahtuda.

  3. ETTEVAATUST: Vältige vigastusi! Pöörlevad terad on ohtlikud. Enne niiduki reguleerimist või hooldamist:

    • Ühendage lahti süütejuhe (juhtmed) või aku miinusklemm (-), et mootor ei saaks ootamatult käivituda.
    • Niiduki terade käsitsemisel või nende läheduses töötades kandke alati kindaid.

    Reguleerige niiduki lõikamiskõrgus kõige madalamasse asendisse.

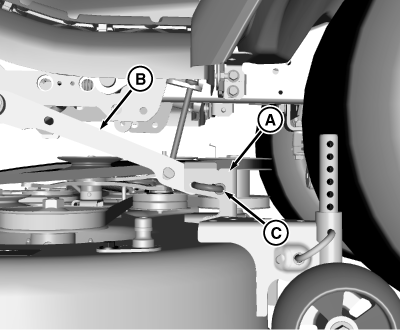

  4. MXT014290
    MXT014290-UN-06JUL15

    Libistage niiduseade traktori alla ja joondage niiduseadme klamber (A) tõmbehoovaga (B).


  5. Vabastage niiduki tõstmise lukustushoob.

  6. ETTEVAATUST: Vältige vigastusi! Kui tõstepedaal on vedrustusega, võib see ootamatult liikuda.

    Lukustage tõstepedaal niiduseadme paigaldamise või eemaldamise ajaks.

    Tõmbehoobade langetamiseks tõmmake tõstepedaali käsitsi. Hoidke pedaali kindlalt ning lukustage niiduki tõstmise lukustushoob.

  7. Tõmmake J-tihvt (C) tagasi ja sisestage see läbi niiduseadme klambri (A) ja tõmbehoova. Veenduge, et tihvt oleks täielikult läbi niiduseadme klambri paigaldatud. Korrake teisel küljel.

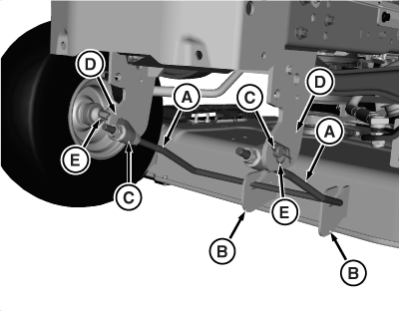

  8. MXT014278
    MXT014278-UN-27MAY15

    Paigaldage eesmine tõmbevarras (A) niiduki klambrile (B).

    Kui tõmbevardakomplekt on masinalt eemaldatud, toimige järgmiselt.

    1. Paigaldage mõlemal pool kinnitustihvt (C) tõmbeklambrisse (D). Paigaldamisel pange tähele tihvti nihkumise suunda. Tihvti õige nihkumise suund on tõmbevardast kõrgemale.

    2. Kinnitage kumbki pool lukustusklambriga (E).

    3. Paigaldage tõmbehoob niiduki klambrisse.


  9. ETTEVAATUST: Vältige vigastusi! Komponent on vedruga ja pinge all. Vedruga komponendi järsul vabastamisel võib see põhjustada vigastusi.

    TÄHTIS: Vältige kahjustusi! Vale paigaldamise korral saab rihm kahjustada. Suunake rihm õigesti läbi rihmajuhikute. Vaadake rihma suunamise märgist niiduseadmel.

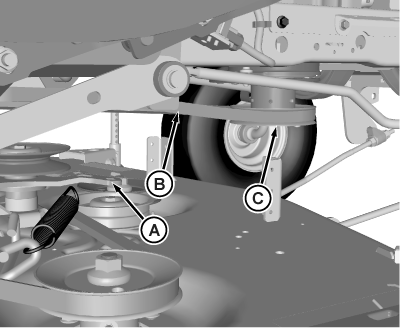

    MXT014300
    MXT014300-UN-11JUN15

    Kasutades 3/8-tollist põrkratast, pöörake pingutit (A) poritiiva vasaku poole all ettepoole ja hoidke seda nii, paigaldades samal ajal niiduseadme rihma (B) mootori rihmarattale (C).

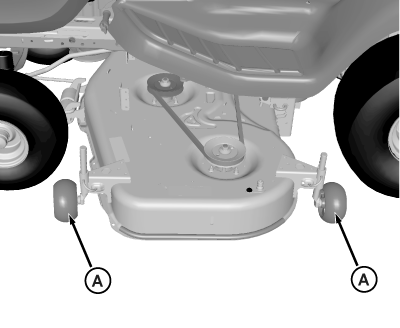

  10. MXT014282
    MXT014282-UN-12JUN15

    Tõstke niiduseade lõikamiskõrgusele ja pöörake kõik niiduki liiga madalalt lõikamist tõkestavad rattad (A) tööasendisse.

    • Tõmmake J-tihvt tagasi, liigutage ratas õigesse avausse ja pange J-tihvt tagasi, et ratas paigale kinnitada.


  11. Reguleerige niiduseadme kõrgust.

  12. Paigaldage kaitsekatted. (Vt peatüki Niiduseadme hooldamine jaotist Masina kaitsekatete eemaldamine ja paigaldamine.)

MX52301,0000AE2-21-20150615
