Tagarattaraskuste paigaldamine

MÄRKUS: Nelja pöörava rattaga (4WS) masinatele paigaldage üksnes BM17972 lisaraskuste komplekt.

Lisaraskuste komplektide paigaldamine keermestatud varda abil

1. Paigaldage mõlemale vardale, selle otsast umbes viie sentimeetri kaugusele üks mutter ja lukustusseib.

2.
   MXAL41847-UN-18FEB13

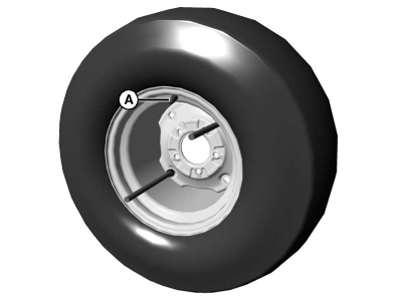

   Vaadake, kus asub rehvi ventiil (A). Paigaldage vardad läbi pöia keskosa kandiliste avade, nagu joonisel näidatud.

---




3. Paigaldage pöia keskosa tagant vardale lukustusseib ja mutter.

4.
   MXAL41848-UN-18FEB13

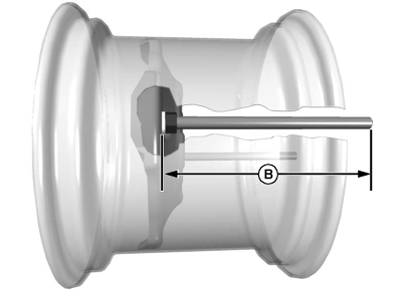

   Paigaldage pikendusvarrastale mutrid tabelis näidatud kaugusele (B).

   Lisaraskuse komplekt	Lisaraskused	Pikkus (B)
   BM17972	1	195 mm (7,7 tolli)
   	2	250 mm (9,8 tolli)
   BM17972 koos BM17973	2	200 mm (7,9 tolli)
   	3	260 mm (10,2 tolli)
   BM17976	1	210 mm (8,3 tolli)

---




5. Iga komplekti raskus(ed) paigaldage nagu näidatud.

6. Paigaldage seibid ja mutrid.

Lisaraskuste komplektide paigaldamine poltidega

1.
   MXAL41849-UN-18FEB13

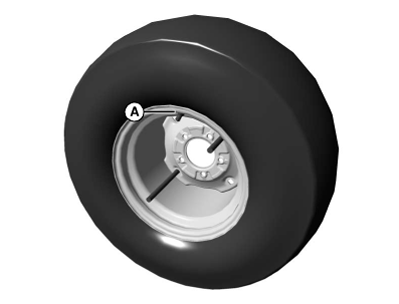

   Vaadake, kus asub rehvi ventiil (A). Paigaldage poldid läbi pöia keskosa kandiliste avade, nagu joonisel näidatud.

---




2. MÄRKUS: Iga lisaraskuste komplekt sisaldab ühte raskust ning selle paigaldamise kinnitusdetaile.

   Paigaldage iga komplekti raskus(ed), nagu on näidatud.

   Lisaraskuse komplekt	Lisaraskused	Kinnitusdetailide komplekt
   BM17972 (üksnes 4WS masinad)	1 (23 kg (50 naela))	BM18094
   	2 (23 kg (50 naela))	BM18089
   BM17972	1 (23 kg (50 naela))	BM17977
   	2 (23 kg (50 naela))	BM18101
   BM17973	1 (33 kg (72 naela))	BM18089
   BM17972 ja BM17973	(1) BM17973 ja (1) BM17972(1)	BM17977
   	(1) BM17973 ja (2) BM17972	BM18101
   BM17976 (plastkattega)	1 (23 kg (50 naela))	Sisaldub lisaraskuse komplektis

3. MÄRKUS: Kui paigaldate komplektid BM17972 ja BM17973 koos, siis paigaldage esmalt BM17973.

   MÄRKUS: Paigaldage mudelitele X948 ja X949 BM21497 rattaraskuste adapteri plaat.

   Paigaldage seibid ja mutrid.
