Lõikekõrguse reguleerimine lõikekorpuse tasemenäidikuga – meetod 1

ETTEVAATUST: Vältige vigastusi! Pöörlevad terad on ohtlikud. Enne niiduki reguleerimist või hooldamist:

  • Ühendage süüteküünalde juhtmed või aku (–) miinuskaabel lahti, et vältida mootori juhuslikku käivitumist.
  • Niiduki terade käsitsemisel või nende läheduses töötades kandke alati kindaid.

TÄHTIS: Vältige kahjustusi! Kui tõstehaarad on valesti reguleeritud, võib tõstesüsteem kahjustada saada. Kontrollige reguleeringut niiduki iga paigaldamise korral, et niiduseadme ülemiste tõkiste ja raami vahele jääks kõige ülemises asendis vahe sisse.

  1. Parkige masin ohutult kõvale ja horisontaalsele pinnale. (Vaadake peatüki Ohutus osa Ohutus parkimisel.)

  2. Täitke rehvid õige rõhuga. (Vt kasutusjuhendi peatüki Tehnilised andmed osa Rehvirõhud.)

  3. Tõstke niiduseadme kõige kõrgemasse (transpordi) asendisse, tõmmates ülemist hüdraulilist hooba tahapoole.

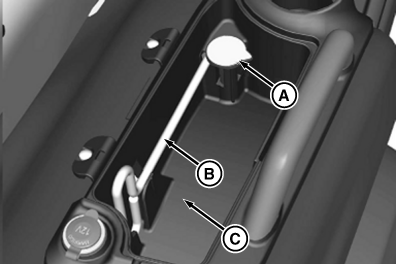

  4. MXT017709
    MXT017709-UN-18FEB16

    Tööriistakasti kaas on selguse huvides eemaldatud.

    Eemaldage tasemenäidik (A) ja reguleerimisvõti (B), mis asuvad traktori tööriistakastis (C).


  5. Tõstke kopeerrattad kõrgeimasse asendisse.

  6. Seadke lõikekõrguse juhtnupp asendisse 2,5 ja seejärel langetage lõikekorpus tõkiseni, lükates ülemist hüdraulilist hooba ettepoole.

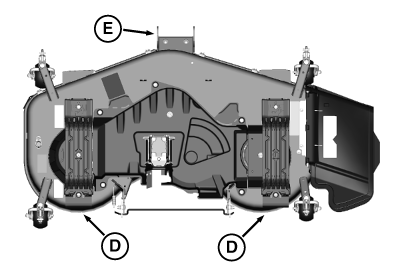

  7. MXT022545
    MXT022545-UN-31MAY18

    Reguleerimispunktid võivad lõikekorpustel olla mõnevõrra erinevates kohtades.

    • Kaks reguleerimispunkti (D) asuvad lõikekorpuse rattapöia tagaosa vasakul ja paremal poolel tagarataste ees.
    • Kolmas reguleerimispunkt (E) on vasakul, niiduseadme eesmisel vasakpoolsel riputusklambril.



Niiduseadme reguleerimine (külgsuunas)

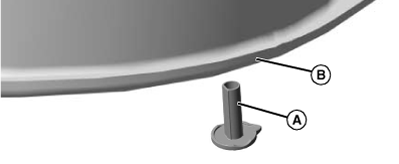

  1. MXAL41816
    MXAL41816-UN-18FEB13

    Asetage mõõteseade (A) lõikekorpuse alla rattapöia (B) tagaosa vasakule poolele.

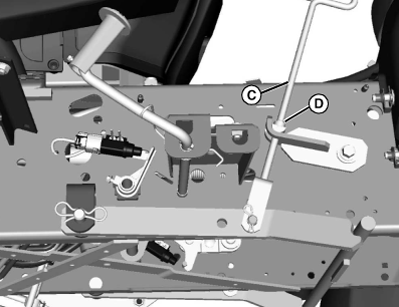

  2. MXAL41817
    MXAL41817-UN-18FEB13

    Näidatud on vasak külg

    Reguleerige lõikekorpuse kõrgust traktori vasakul küljel, kuni mõõteseade mahub lõikekorpuse rattapöia alla.

    1. Asetage reguleerimisvõti (C) tõstmishoova kohal olevale reguleerimismutrile (D).

    2. Tõstehoova tõstmiseks pöörake võtit päripäeva.

    3. Tõstehoova langetamiseks pöörake võtit vastupäeva.


  3. Asetage mõõteseade lõikekorpuse alla põrandale, rattapöia tagaosa paremale poolele.

  4. Lõikekorpuse parema külje tõstmiseks või langetamiseks kasutage sama võtit masina paremal küljel.

  5. MÄRKUS: Kui on vaja reguleerida üle 3 mm (1/8 tolli), reguleerige kordamööda mõlemat punkti. Ühe külje suures ulatuses reguleerimine võib teist külge vastassuunas liigutada.

    Vajadusel korrake reguleerimist. Veenduge, et mõõteseade (A) libiseb lõikekorpuse alla mõlemalt küljelt.)


Niiduseadme reguleerimine (pikisuunas)

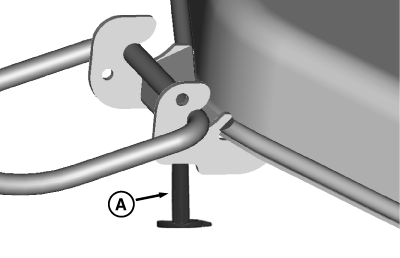

  1. MXT020626
    MXT020626-UN-19JUL17

    Asetage mõõteseade (A) kolmandale reguleerimispunktile lõikekorpuse eesmise vasakpoolse riputusklambri alla.

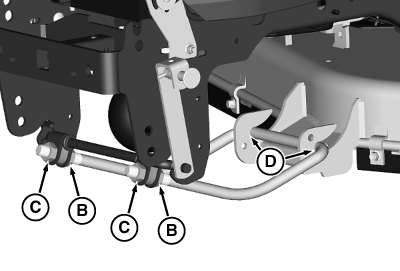

  2. MXT022585
    MXT022585-UN-17JUL18

    Vajaduse korral kergitage või langetage lõikekorpuse esiosa, kuni mõõteseade libiseb lõikekorpuse eesmise riputusklambri reguleerimispunkti alla.

    1. Lõdvendage kaht tagumist mutrit (B) lõikekorpuse eesmisel riputusklambril.

    2. Niiduseadme esiosa tõstmiseks pöörake kaht mutrit (C) päripäeva ja langetamiseks vastupäeva.

    3. Lõikekorpuse esiosa soovitud kõrguse saavutamisel veenduge, et selles asukohas (D) ei oleks vasakul ega paremal küljel vahet.

    4. Pärast reguleerimist pingutage tagumisi mutreid. Taaskord veenduge, et tagumiste mutrite pingutamisel ei oleks tekkinud vahet.

    5. Tõstke lõikekorpus üles ja keerake lõikekõrguse juhtnupp madalaimasse seadesse. Langetage lõikekorpus maapinnale ja eemaldage eesmine riputusklamber. Veenduge, et lõikekorpuse esi- ja tagaosa oleks kindlalt maapinnal.

    6. Kui lõikekorpus ei toetu maapinnale, paigaldage eesmine riputusklamber ja kergitage lõikekorpus kaks või kolm tolli maapinnast kõrgemale. Kasutades reguleerimisvõtit, langetage paremat ja vasakut külge ühe pöörde võrra. Langetage lõikekorpus, eemaldage eesmine riputusklamber ja veenduge, et lõikekorpus toetuks kindlalt maapinnale.

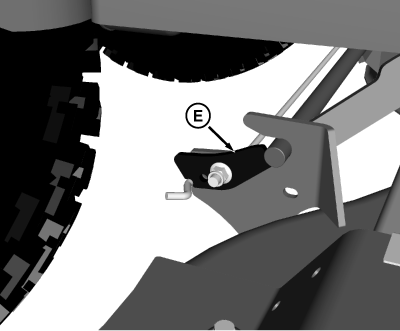

    7. MXT017911
      MXT017911-UN-26APR16

      Kontrollige tõstehoova riivi (E) ja veenduge, et see vabastaks niiduseadme sujuvalt. Kui lõikekorpus ei toetu maapinnale, ei võimalda rõhk riivi vabastada.

      MÄRKUS: Üks täispööre reguleerimisvõtmega on niiduseadmel umbes 3 mm (1/8 tolli).

    8. Paigaldage eesmine riputusklamber, tõstke lõikemehhanism täiesti üles ja reguleerige lõikekõrguse juhtnupp soovitud kõrgusele.


    9. Kui niiduseade on täiesti ülestõstetud asendis, veenduge järgmises.

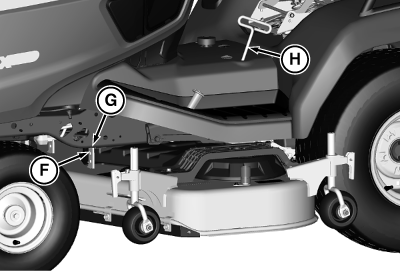

      • MXT022547
        MXT022547-UN-01JUN18

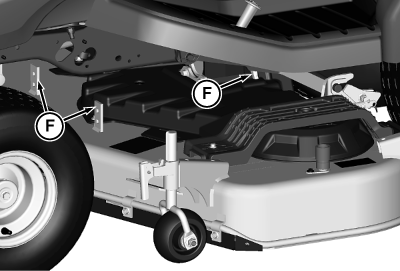

        MXT022548
        MXT022548-UN-01JUN18

        Lõikekorpuse ülemise piiriku (F) ja raami (G) vahel on vahe.

    10. Kui vahe puudub, langetage natuke niiduseadet, et vabastada süsteem pingest. Kasutage reguleerimisvõtit (H), et langetada niiduseadme paremat ja vasakut külge võrdselt. Korrake, kuni vahe on ligikaudu 6,4 mm (0,25 tolli).


  3. Asetage tasemenäidik ja reguleerimisvõti tagasi nende hoiupaikadesse.

  4. Reguleerige lõikekõrguse juhtnupp soovitud kõrgusele.

  5. Langetage niiduseade.

  6. Reguleerige mõõteseadme rattaid, kuni need on maapinnast 3–13 mm (1/8–1/2 tolli) kõrgusel.

OUMX068,00014C8-21-20180717
