Lõikekõrguse reguleerimine lõikekorpuse tasemenäidikuga – meetod 2

ETTEVAATUST: Vältige vigastusi! Pöörlevad terad on ohtlikud. Enne niiduki reguleerimist või hooldamist:

• Ühendage süüteküünalde juhtmed või aku (–) miinuskaabel lahti, et vältida mootori juhuslikku käivitumist.
• Niiduki terade käsitsemisel või nende läheduses töötades kandke alati kindaid.

TÄHTIS: Vältige kahjustusi! Kui tõstehaarad on valesti reguleeritud, võib tõstesüsteem kahjustada saada. Kontrollige reguleeringut niiduki iga paigaldamise korral, et niiduseadme ülemiste tõkiste ja raami vahele jääks kõige ülemises asendis vahe sisse.

1. Parkige masin ohutult kõvale ja horisontaalsele pinnale. (Vaadake peatüki Ohutus osa Ohutus parkimisel.)

2. Täitke rehvid õige rõhuga. (Vt kasutusjuhendi peatüki Tehnilised andmed osa Rehvirõhud.)

3. Tõstke niiduseadme kõige kõrgemasse (transpordi) asendisse, tõmmates ülemist hüdraulilist hooba tahapoole.

4.

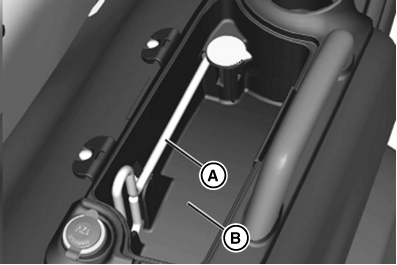

   MXT008660-UN-03OCT13

   Tööriistakasti kaas on selguse huvides eemaldatud.

   Eemaldage reguleerimisvõti (A), mis asub traktori tööriistakastis (B).

---




5. Tõstke kopeerrattad kõrgeimasse asendisse.

6. Seadistage lõikekõrguse juhtnupp asendisse 2,5 ja seejärel langetage lõikekorpus vastu tõkestit.

Niiduseadme reguleerimine (külgsuunas)

1. Pöörake vasakut tera paralleelselt teljega.

2. Hoidke ajamirihmast kinni ning pöörake parem tera teljega paralleelseks.

3. MÄRKUS: Terade mõõtmistulemuste vahe ei tohi olla suurem kui 3 mm (1/8 tolli).

   Sobivat tasemenäidikut (A) on võimalik saada John Deere’i esindajalt.


   MXAL41824-UN-18FEB13

   Mõõtke kaugus mõlema tera välimisest otsast (B) horisontaalpinnani.

---




4. MÄRKUS: Kui on vaja reguleerida üle 3 mm (1/8 tolli), reguleerige kordamööda mõlemat punkti. Ühe külje suures ulatuses reguleerimine võib teist külge vastassuunas liigutada.

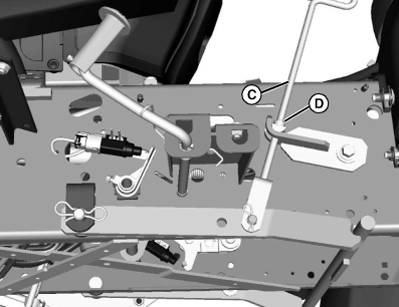

   MXAL41825-UN-18FEB13

   Vasak külg näidatud.

   Tõstke või langetage lõikekorpuse vasakut või paremat külge, kuni tera välimised otsad on horisontaalpinnast ettenähtud kaugusel. Tera otsad peavad olema üksteisest vertikaalkõrgusel maksimaalselt 3 mm (1/8 tolli).

   Nimetus	Mõõt	Tehnilised andmed
   Tera välimise osa otste vertikaalkõrgus (paremalt vasakule)	Kaugus	6,35–7 cm (2,5–2,75 tolli)

   1. Asetage reguleerimisvõti (C) tõstmishoova kohal olevale reguleerimismutrile (D).

   2. Tõstehoova tõstmiseks pöörake võtit päripäeva.

   3. Tõstehoova langetamiseks pöörake võtit vastupäeva.

---




5. MÄRKUS: Kui on vaja reguleerida üle 3 mm (1/8 tolli), reguleerige kordamööda mõlemat punkti. Ühe külje suures ulatuses reguleerimine võib teist külge vastassuunas liigutada.

   Vajadusel korrake reguleerimist. (Veenduge, et mõõteseade (A) libiseb lõikekorpuse alla mõlemalt küljelt.)

Niiduseadme reguleerimine (pikisuunas)

1. Pöörake vasakut tera nii, et ots oleks otse ette suunatud.

2. Mõõtke kaugust tera otsast horisontaalpinnani.

3.

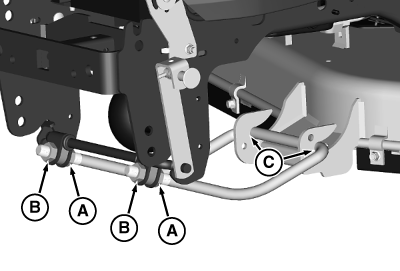

   MXT022586-UN-17JUL18

   Vajaduse korral tõstke või langetage lõikekorpuse esiosa. Veenduge, et vahemaa mõõteseadmest tera otsani on 3 mm (1/8 tolli) väiksem kui tera otsa mõõt küljelt-küljele.

   1. Lõdvendage kaht tagumist mutrit (A) lõikekorpuse eesmisel riputusklambril.

   2. Niiduseadme esiosa tõstmiseks pöörake kaht mutrit (B) päripäeva ja langetamiseks vastupäeva.

   3. Lõikekorpuse esiosa soovitud kõrguse saavutamisel veenduge, et selles asukohas (C) ei oleks vasakul ega paremal küljel vahet.

   4. Pärast reguleerimist pingutage tagumisi mutreid. Taaskord veenduge, et tagumiste mutrite pingutamisel ei oleks tekkinud vahet.

   5. Tõstke lõikekorpus üles ja keerake lõikekõrguse juhtnupp madalaimasse seadesse. Langetage lõikekorpus maapinnale ja eemaldage eesmine riputusklamber. Veenduge, et lõikekorpuse esi- ja tagaosa oleks kindlalt maapinnal.

   6. Kui lõikekorpus ei toetu maapinnale, paigaldage eesmine riputusklamber ja kergitage lõikekorpus 2–3 tolli maapinnast kõrgemale. Kasutades reguleerimisvõtit, langetage paremat ja vasakut külge ühe pöörde võrra. Langetage lõikekorpus, eemaldage eesmine riputusklamber ja veenduge, et lõikekorpus toetuks kindlalt maapinnale.

   ---




   7.

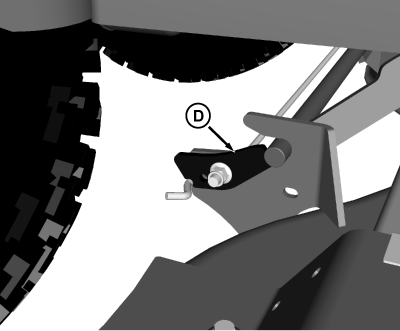

      MXT017382-UN-26APR16

      Kontrollige tõstehoova riivi (D) ja veenduge, et see vabastaks niiduseadme sujuvalt. Kui lõikekorpus ei toetu maapinnale, ei võimalda rõhk riivi vabastada.

      MÄRKUS: Üks täispööre reguleerimisvõtmega on niiduseadmel umbes 3 mm (1/8 tolli).

   8. Paigaldage eesmine riputusklamber, tõstke lõikemehhanism täiesti üles ja reguleerige lõikekõrguse juhtnupp soovitud kõrgusele.

   ---




   9. Kui niiduseade on täiesti ülestõstetud asendis, veenduge järgmises.

      •

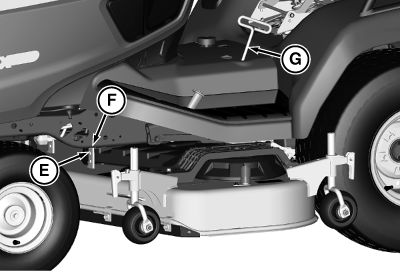

        MXT022549-UN-01JUN18

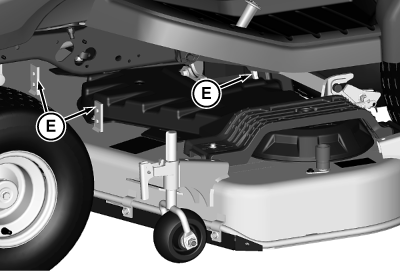

        MXT022550-UN-01JUN18

        Lõikekorpuse ülemise piiriku (E) ja raami (F) vahel on vahe.

      ---




   10. Kui vahe puudub, langetage natuke niiduseadet, et vabastada süsteem pingest. Kasutage reguleerimisvõtit (G), et niiduseadme paremat ja vasakut külge võrdselt langetada. Korrake, kuni vahe on ligikaudu 6,4 mm (1/4 tolli).

---




4. Asetage reguleerimisvõti tagasi selle hoiupaika.

5. Reguleerige lõikekõrguse juhtnupp soovitud kõrgusele.

6. Langetage niiduseade.

7. Reguleerige mõõteseadme rattaid, kuni need on maapinnast 3–13 mm (1/8–1/2 tolli) kõrgusel.
