Istme (Deluxe) reguleerimine

Kallutatav tugi

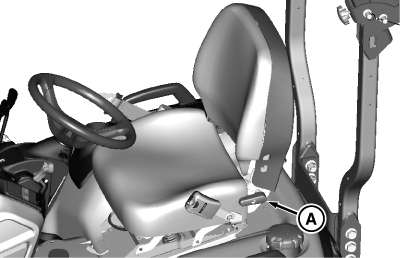

MXT020958-UN-25JUL17

Istme asendi reguleerimine istme reguleerimishoovaga (kõikide mudelite puhul)

1.

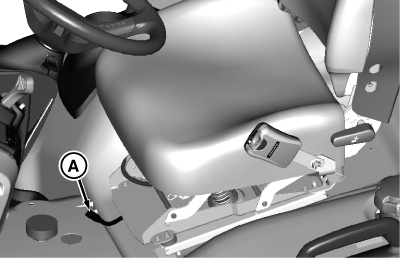

   MXT020959-UN-25JUL17

   Liigutage istme reguleerimishooba (A) vasakule.

---




2. Nihutage iste ette- või tahapoole soovitud asendisse.

3. Vabastage hoob.

4. Kontrollige, kas iste on lukustatud asendis.

Juhtrelsi asendi muutmine (kõik mudelid)

Juhtrelsside kinnitamiseks on põrandal kaks kinnitusavade kohta. Paigaldusavad tagavad täiendava nihutusulatuse, tänu millele on võimalik pikisuunas reguleerimine.

1.

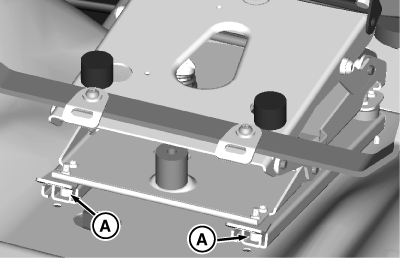

   MXT020962-UN-25JUL17

   Eemaldage juhtrelsside tagant kaks polti (A) ja hoidke need alles.

---




2.

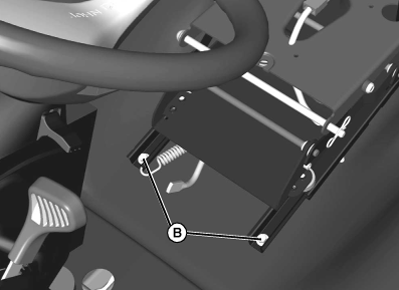

   MXAL41805-UN-18FEB13

   Lõdvendage kahte juhtrelsside ees olevat polti (B).

---




3. Libistage edasi või tagasi soovi järgi.

4. Paigaldage kaks varem eemaldatud polti juhtrelsside taha ning seejärel pingutage kõik kinnitusdetailid.

Istme kõrguse ja vedrustuse reguleerimine

1. MÄRKUS: Veenduge, et mõlemad kummist tõkised oleks asetatud samale kõrgusele.

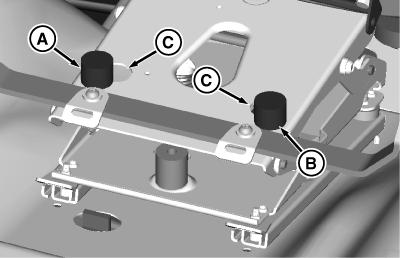

   MXT020961-UN-25JUL17

   Selleks et istet kahele eri kõrgusele seada, saab kummist tõkiseid (A, B) ringi keerata. Kõrguse muutmiseks nihutage tõkised kinnituspiludest välja suurematesse avadesse (C). Pöörake tõkised ümber ja fikseerimiseks nihutage need kinnitusavadesse tagasi.

---




2.

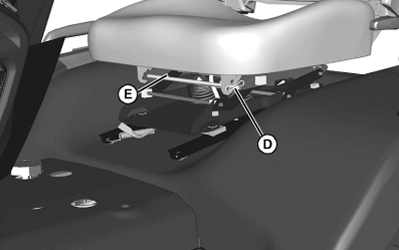

   MXAL41807-UN-18FEB13

   Istme klambrit saab asetada kolmele eri kõrgusele. Reguleerimiseks eemaldage lukustusklamber (D) ja istme varras (E). Asetage istme klamber nii, et istme põhi oleks kohakuti erineva kinnitusavaga, paigaldage istme varras ja fikseerige see paigaldusklambriga.

---

Istme vedrustuse asendi muutmine juhtrelssidel

Istme vedrustusel on kahed avad, millest seda juhtrelssidele kinnitada. Paigaldusavad tagavad pikisuunas reguleerimiseks täiendava nihutusulatuse ja juhtrelsside poritiiva külge kinnitamiseks kaks paigalduskohta.

1. Ühendage lahti istme juhtmekimp ning eemaldage iste.

2.
   MXT020962-UN-25JUL17

   Eemaldage kaks polti (A) juhtrelsi tagant.

---




3.

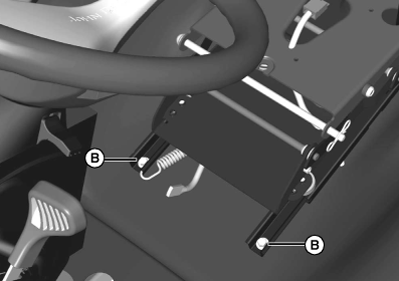

   MXAL41809-UN-18FEB13

   Eemaldage kaks polti (B) juhtrelsi eest.

---




4. Eemaldage istme vedrustus ning juhtrelsid.

5.

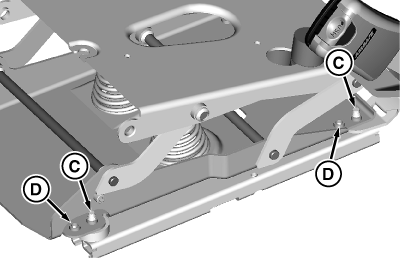

   MXT020963-UN-25JUL17

   Eemaldage neli polti (C), mis fikseerivad istme vedrustuse juhtrelssidele. Eesmistele ja tagumistele poltidele altpoolt ligipääsuks reguleerige vajaduse korral nihutusulatust.

---




6. Liigutage juhtrelsse ning paigaldage poldid eesmistesse kinnitusavadesse (D). Eesmistele ja tagumistele kinnitusavadele altpoolt ligipääsuks reguleerige vajaduse korral nihutusulatust.

7. Paigaldage istme vedrustus ja juhtrelsid varem eemaldatud nelja poldiga.
