Istme Air Ride Seat reguleerimine (valikuline)


Istme asendi reguleerimine istme reguleerimishoovaga

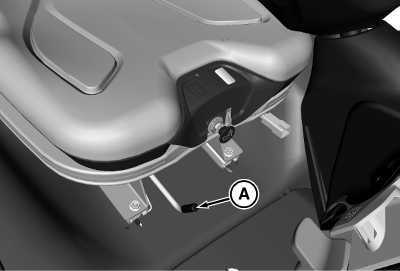

  1. MXT022551
    MXT022551-UN-01JUN18

    Liigutage reguleerimishooba (A) vasakule.


  2. Nihutage iste ette- või tahapoole soovitud asendisse.

  3. Vabastage hoob.

  4. Veenduge, et iste oleks lukustatud asendis.


Istme seljatoe nurga reguleerimine

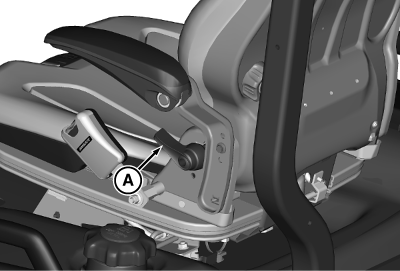

  1. MXT022552
    MXT022552-UN-01JUN18

    Kergitage käepidet (A) ja reguleerige istme seljatuge, kuni saavutate õige nurga.


  2. Vabastage käepide.

  3. Veenduge, et istme seljatugi oleks lukustatud asendis.


Nimmetoe reguleerimine

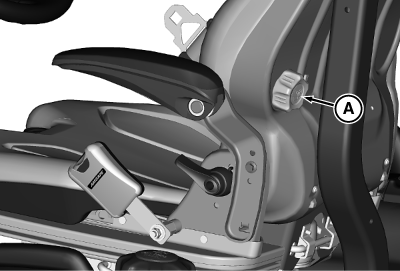

  1. MXT022553
    MXT022553-UN-01JUN18

    Keerake nuppu (A) kummalegi poole.


  2. Kontrollige mugavustaset ja reguleerige nuppu vajaduse järgi.


Käetoe reguleerimine

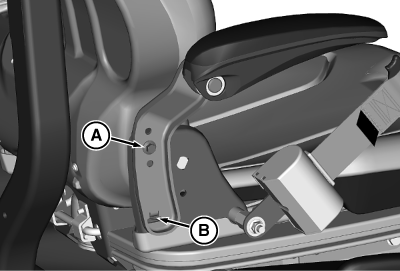

  1. MXT022554
    MXT022554-UN-04JUN18

    Käetoe kõrguse reguleerimiseks eemaldage polt (A) ja keerake käetoe klambrit, kuni sakk (B) libiseb pilust välja.

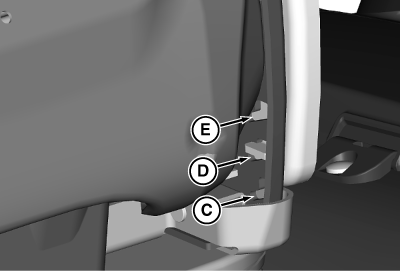

  2. MXT022555
    MXT022555-UN-04JUN18

    Paigaldage käetugi mugavale kõrgusele, sisestades saki pilusse (C, D või E).


  3. Paigaldage polt sobivasse avasse ja keerake see kinni.

  4. Reguleerige teist külge.


Õhkvedrustuse reguleerimine

  1. TÄHTIS: Vältige kahjustusi! Vedrustuse aktiveerimiseks peab pealüliti olema käitusasendis ja 12 V toitelüliti sisselülitatud asendis.

    MÄRKUS: Täitemõõdik (B) näitab täitemahtu. Kui näidik on aknas, on iste täidetud sobivale tasemele. Istuge istmele ja reguleerige täitemahtu mugavuse järgi.

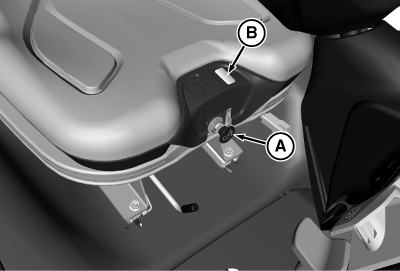

    MXT022556
    MXT022556-UN-04JUN18

    Vedrustuse täispumpamiseks lükake nupp (A) sisse.


  2. Vedrustuse tühjaks laskmiseks tõmmake nupp välja.


Istme kallutamine ettepoole

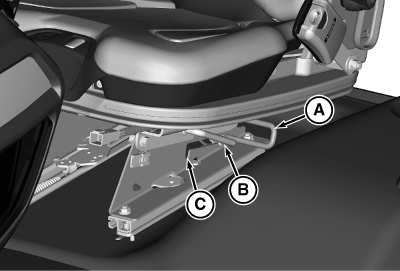

  1. MXT022557
    MXT022557-UN-04JUN18

    Vabastage iste, tõmmates istme riivivarrast tagasi (A).


  2. Tõstke ja kallutage istet ettepoole, kuni tugivarras (B) klambri pilusse (C) haakub.

  3. Istme langetamiseks tõstke istet ja eemaldage tugivarras klambri pilust. Langetage iste tööasendisse.

  4. Veenduge, et istme riivivarras oleks kohale lukustatud.


Juhtrelsi asendi muutmine

Juhtrelsside kinnitamiseks on põrandal kaks paigaldusavade kohta. Avad tagavad täiendava nihutusulatuse, tänu millele on võimalik pikisuunas reguleerimine.

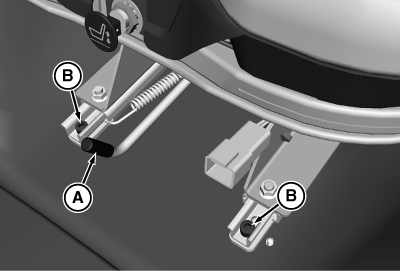

  1. MXT022558
    MXT022558-UN-05JUN18

    Liigutage istme reguleerimishooba (A) vasakule.


  2. Nihutage iste tahapoole, et pääseda juurde juhtrelsside ees olevale kahele poldile (B).

  3. Lõdvendage polte umbes 6 mm (1/4 tolli).

  4. Liigutage istme reguleerimishooba vasakule.

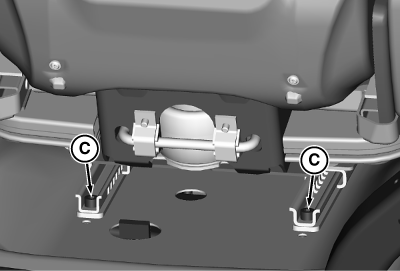

  5. MXT022559
    MXT022559-UN-05JUN18

    Nihutage iste ettepoole, et pääseda juurde juhtrelsside taga olevale kahele poldile (C).


  6. MÄRKUS: Poldid on kinnitatud juhtrelsi ja vaheplaadi külge kinnitusmutriga.

    Lõdvendage polte, kuni need tulevad porilaua all olevate paigalduskruvide küljest lahti.

  7. Tõstke istme tagaosa, kuni tagumine poldid läbipaistev vastavatesse avadesse.

  8. Nihutage iste ette- või tahapoole ja langetage see soovitud paigaldusavadesse.

  9. Pingutage eesmisi ja tagumisi polte.

OUMX068,00014CC-21-20180605
