ROPS-i langetamine

ETTEVAATUST: Vältige vigastusi! Kinnitage alati turvavöö, kui töötate masinal, mille kaitsetarind (ROPS) on ülemises asendis. Kui masin küljele kaldub, ärge masinalt maha hüpake.

Kui kaitsetarind tuleb madalates kohtades töötamiseks kokku panna, ärge turvavööd kinnitage. Tõstke kaitsetarind üles ja kinnitage turvavöö alati, kui tingimused seda võimaldavad.


Keskmine asend

Keskmine asend on mõeldud garaažiuste ja madalale ulatuvate okste all sõitmiseks või juhuks, kui on paigaldatud kolme kotiga materjalikogumissüsteem.

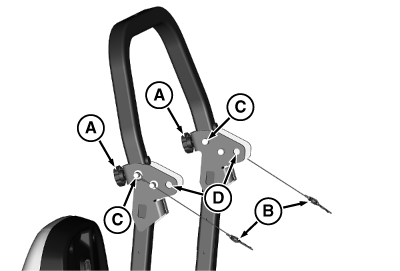

  1. MXT022577
    MXT022577-UN-16JUL18

    Lõdvendage nuppe (A).


  2. Eemaldage vedrusplindid (B) ja lukustuspoldid (C).

  3. Paigaldage lukustuspoldid kandurite tagumistesse avadesse (D).

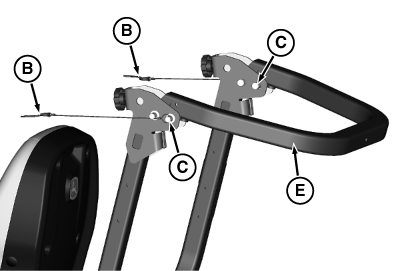

  4. MXT022578
    MXT022578-UN-02AUG18

    Kinnitage lukustuspoldid (C) vedrusplintide (B) abil.


  5. MÄRKUS: Lukustuspoldid ei lukusta ristlatti oma kohale.

    Langetage ristlatti (E) allapoole, kuni see toetub lukustuspoltidele.


Lõpuni langetatud asend

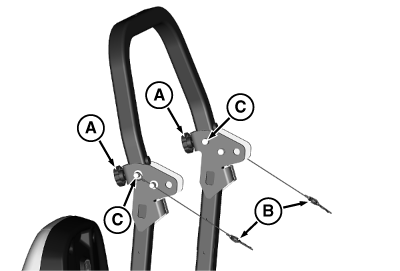

  1. MXT022579
    MXT022579-UN-16JUL18

    Lõdvendage nuppe (A).


  2. Eemaldage vedrusplindid (B) ja lukustuspoldid (C).

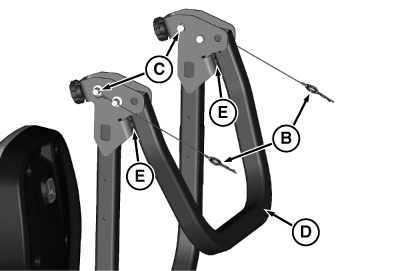

  3. MXT022580
    MXT022580-UN-02AUG18

    Langetage ristlatti (D), kuni piirdeklotsid (E) toetuvad kanduritele.


  4. MÄRKUS: Kui ristlatt on lõpuni langetatud asendis, ei joondu sellel olevad avad kanduri avadega.

    Paigaldage lukustuspoldid (C) nende algsesse asukohta ja kinnitage vedrusplintidega (B).

OUMX068,00014F4-21-20180802
