ROPS-i tõstmine

ETTEVAATUST: Vältige vigastusi! Kinnitage alati turvavöö, kui töötate masinal, mille kaitsetarind (ROPS) on ülemises asendis. Kui masin küljele kaldub, ärge masinalt maha hüpake.

Kui kaitsetarind tuleb madalates kohtades töötamiseks kokku panna, ärge turvavööd kinnitage. Tõstke kaitsetarind üles ja kinnitage turvavöö alati, kui tingimused seda võimaldavad.


Keskmisest asendist

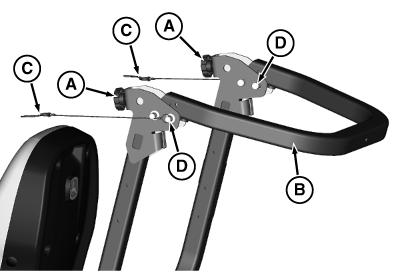

  1. MXT022581
    MXT022581-UN-17JUL18

    Lõdvendage nuppe (A).


  2. Tõstke ristlatt (B) püstasendisse (tööasend).

  3. Eemaldage vedrusplindid (C).

  4. Eemaldage lukustuspoldid (D) tagumistest avadest.

  5. Joondage kanduri avad ristlati mõlemal poolel olevate liiteavadega.

  6. MXT022582
    MXT022582-UN-17JUL18

    Paigaldage vedrusplindid (D) ja lukustuspoldid (C).


  7. Selleks et hoida ära ristlati logisemist, keerake nupud (A) kinni.


Lõpuni langetatud asendist

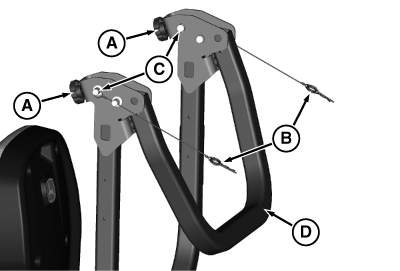

  1. MXT022583
    MXT022583-UN-17JUL18

    Lõdvendage nuppe (A).


  2. Eemaldage vedrusplindid (B).

  3. Eemaldage lukustuspoldid (C) kanduri küljest.

  4. Tõstke ristlatt (D) püstasendisse (tööasend).

  5. Joondage tugikronsteini avad ristlati mõlemal pool olevate liiteavadega.

  6. MXT022584
    MXT022584-UN-17JUL18

    Paigaldage vedrusplindid (C) ja lukustuspoldid (B).


  7. Selleks et hoida ära ristlati (D) logisemist, keerake nupud (A) kinni.

OUMX068,00014F5-21-20180717
