Esitulede reguleerimine (maantee homologeering)

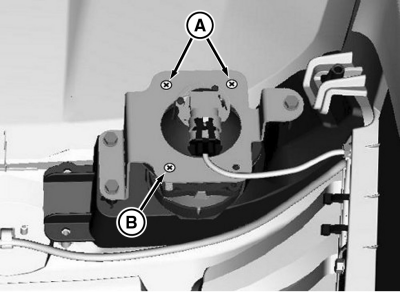

MXT005115-UN-09JUL12

1. Lülitage esituled sisse ja kontrollige parempoolse esitule reguleeritust.

2. Avage mootorikate täielikult ja reguleerige ülemist sisemist ja välimist kruvi (A) parempoolsel esitulel, et esitule kiire vertikaalset keskjoont vasakule või paremale liigutada.

3. Reguleerige alumist sisemist kruvi (B) parempoolsel esitulel, et esitule kiire horisontaalset keskjoont üles või alla liigutada.

4. Sulgege mootorikate ja kontrollige parempoolse esitule reguleeritust. Korrake vertikaalset ja horisontaalset reguleerimist, kuni parempoolne esituli on reguleeritud tehniliste andmete ja kohalike/piirkondlike määruste või eeskirjade järgi.

5. Korrake kõiki toiminguid, et vasakpoolne esituli reguleerida kohalike/piirkondlike määruste või eeskirjade järgi.

6. Sulgege mootorikate.
