Lisaseadmete paigaldamine

Lisaseadmeid saab masinale paigaldada ette, keskele või taha.

Osade lisaseadmete kasutamiseks võib vajalik olla valikulise eesmise kiirhaakseadise ja rippsüsteemi paigaldus.

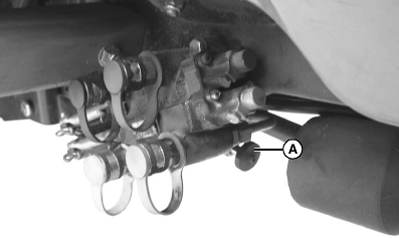

MXAL41840-UN-18FEB13

Hüdrosilindri katkestusventiili nupp on vajalik osade eesmise kiirhaakeseadisele paigaldatud lisaseadmete kasutuseks. Pöörake nuppu (A), et sulgeda katkestusventiil kasutusviidete vältimiseks ja piirata keskmisele ja tagumisele rippsüsteemile paigaldatud lisaseadmete liikumist.

Lisaks lisaseadme kasutusjuhendis toodud juhistele, teostage järgmised toimingud:

Eesmisele kiirhaakurile ühendatud lisaseadmed

1. Tõmmake ülemine hüdraulika juhthoob taha, et tõsta tagumine rippseade lõpuni üles (kui on paigaldatud).

2. Keerake lõikekõrguse nupp kõige kõrgema seadistuse peale, et lõikekorpuse tõstehoovad ülemisse asendisse lukustada.

3. Kui on paigaldatud, keerake tagumise 3-punktiline haakeseadme töösügavuse juhthooba päripäeva, et 3-punktiline haakeseade ülemisse asendisse lukustada.

4. Lükake hüdraulika juhthoob ette, et langetada tõstehoovad traktori sügavustõkisele.

5. Kui on paigaldatud, keerake hüdrosilindri väljalülitusklapp päripäeva kinni.

Keskele ühendatud lisaseadmed

1. Kui on paigaldatud, ühendage masinalt lahti ette ühendatud lisaseadme hüdrovoolikud:

   1. Ühendage lahti eesmise kiirhaakuri kallutussilindri hüdrovoolikud või ühendage lahti lumepuhuri või -puisturi toru pööramise voolikud.

   2. Paigaldage voolikutele ja hüdrojaoturite ühendusmuhvidele tolmukaitsekorgid ning fikseerige voolikud lisaseadmele või masinale.

2. Kui on paigaldatud, keerake hüdrosilindri väljalülitusklapp vastupäeva, kuni on täiesti avatud.

3. Tõmmake ülemine hüdraulika juhthoob taha, et tõsta tagumine 3-punktiline haakeseade lõpuni üles, kui on paigaldatud. Lõikekorpuse tõstehoovad tõusevad üles samal ajal.

4. Kui on paigaldatud, keerake tagumise 3-punktiline haakeseadme töösügavuse juhthooba päripäeva, et 3-punktiline haakeseade ülemisse asendisse lukustada.

Tagumisele kolmepunkti haakeseadmele ühendatud lisaseadmed

1. Kui on paigaldatud, ühendage masinalt lahti ette ühendatud lisaseadme hüdrovoolikud:

   1. Ühendage lahti eesmise kiirhaakuri kallutussilindri hüdrovoolikud või ühendage lahti lumepuhuri või -puisturi toru pööramise voolikud.

   2. Paigaldage voolikutele ja hüdrojaoturite ühendusmuhvidele tolmukaitsekorgid ning fikseerige voolikud lisaseadmele või masinale.

2. Kui on paigaldatud, keerake hüdrosilindri väljalülitusklapp vastupäeva, kuni on täiesti avatud.

3. Tõmmake ülemine hüdraulika juhthoob taha, et lõikekorpuse tõstehoovad täiesti üles tõsta. 3-punktiline haakeseade tõuseb üles samal ajal.

4. Keerake lõikekõrguse nupp kõige kõrgema seadistuse peale, et lõikekorpuse tõstehoovad ülemisse asendisse lukustada.

5. Keerake 3-punktilise haakeseadme töösügavuse juhthoob soovitud kõrgusele.
