Lisaseadme hüdrovoolikute ühendamine

ETTEVAATUST: Suure survega väljapihustuv vedelik võib tungida läbi naha ja põhjustada raskeid vigastusi. Ohu vältimiseks eemaldage enne hüdro- või muude torude ühendamist süsteemist rõhk. Enne rõhu taastamist tihendage kõik liitekohad.

• Lekkekohta on soovitatav otsida papitüki abil. Kaitske käsi ja keha kõrgsurvevedelike eest.
• Õnnetuse korral pöörduge kohe arsti poole. Igasugune nahka tunginud vedelik tuleb mõne tunni jooksul kirurgiliselt eemaldada. Vastasel korral võib tagajärjeks olla kudede kärbumine. Arstid, kes sedalaadi vigastustega tuttavad ei ole, peaksid tuginema kompetentsele meditsiinilisele allikale. Vastav informatsioon on saadaval aadressil: Deere & Company Medical Department, Moline, Illinois, USA. Ainult USA-s ja Kanadas saab teavet numbrile 1 800 822 8262 helistades.

MXAL41841-UN-18FEB13

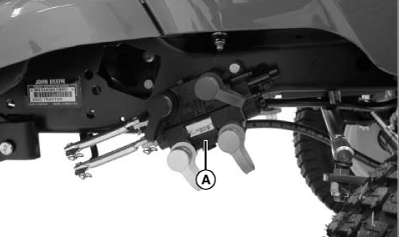

Masina hüdrojaoturil (SCV) (A) on kaks hüdroväljavõtet, millel on ühendamise lihtsustamiseks värvikoodidega varustatud kiirühendusmuhvid.

Lisaseadme hüdrovoolikutel on samuti värvikoodid. Ühendamisel sobitage värvikoodiga voolikuotsad kokku hüdrojaoturi värvikoodiga ühendusmuhvidega.

MÄRKUS: Enne hüdrovoolikute ühendamist tuleb mootor välja lülitada, et hüdrosüsteem rõhu alt vabastada.

Kui mootor on välja lülitatud, vabastage enne lisaseadme hüdrovoolikute ühendamist hüdrosüsteem rõhu alt, liigutades hüdraulika juhthoobasid mitu korda ette ja taha.

TÄHTIS: Hüdrosüsteemi saastumise vältimiseks ühendusmuhvidele ja voolikuotstele, kui nad ei ole kasutuses, paigaldada värvikoodiga tolmukaitsekorgid.
