HFWD-süsteemis hüdroõli ja filtri vahetamine (käigukastpeaülekandes ja HFWD-esisillas)

1. MÄRKUS: HFWD sillaga mudelites on hüdrovedelik HFWD sillas ja vedavas sillas ühine. Hüdrovedelik tuleb vahetada filtri asendamsiel alati mõlemas sillas korraga.

   Parkige masin ohutult. (Teavet ohutu parkimise kohta leiate peatükist OHUTUS.)

2. ETTEVAATUST: Eemaldage rattad ohutult.

   • Kasutage ohutut tõsteseadet ning toestage masin kindlalt tugipukkidega.
   • Et masin ei saaks liikuda, blokeerige see ratas, mida üles ei tõsteta, eest ja tagant.
   • Ratas võib olla raske ja eemaldamisel raske käsitseda.



   Eemaldage esirattad ja rehvid.

3. Asetage õlivann jõuülekande väljalaskekorgi alla, esisilla keskmise väljalaskekorgi alla ning esisilla mõlema veoajami (vasakul ja paremal) väljalaskekorgi alla. Süsteem tuleb täiesti tühjaks lasta. Veenduge, et anumad on piisava suurusega.

4.

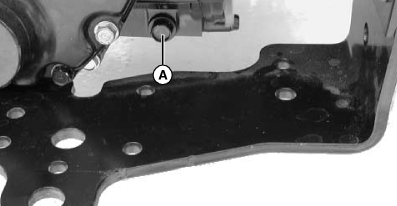

   MXAL42744-UN-22MAR13

   Eemaldage käigukastpeaülekande väljalaskekork (A) ja laske õli välja.

---




5.

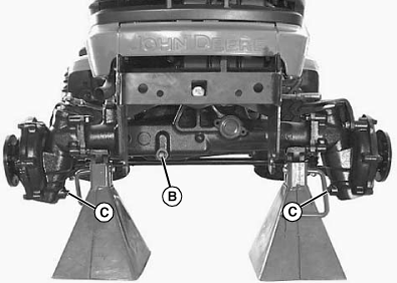

   MXAL42745-UN-22MAR13

   Eemaldage esisilla keskelt väljalaskekork (B) ja veoajami väljalaskekorgid (C) ning laske õli välja.

---




6. Kui vedelik on lõpuni välja voolanud, paigaldage ja pingutage kinni kõik väljalaskekorgid.

7.

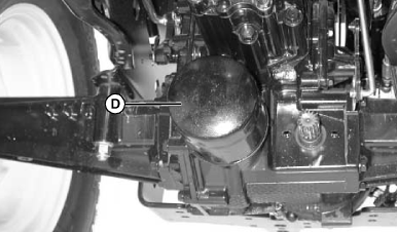

   MXAL42746-UN-22MAR13

   Asetage õlivann vedava silla filtri (D) alla.

---




8. Filtri eemaldamiseks keerake seda filtrivõtmega vastupäeva.

9. Määrige õhuke kiht puhast transmissiooniõli uue filtri tihendile.

10. Paigaldage filter. Keerake filtrit päripäeva, kuni tihend puutub vastu liitepinda. Pingutage veel 2/3 kuni 1 pööret.

11. Nihutage iste lõpuni ette.

12. Kallutage mootorikate ettepoole.

13. TÄHTIS: Õli saastumine võib põhjustada jõuülekande kahjustamist või rikkiminekut. Enne eemaldamist puhastage õhustuskorgi ja täitekorgi ümbrus.

    MÄRKUS: HFWD süsteemi hüdrovedelikuga täitmisel järgige õiget tööjärjekorda. Täitke esmalt esisild ja viimasena vedav sild.

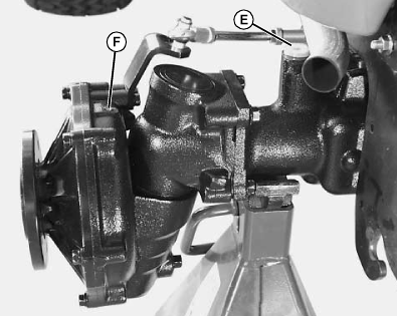

    MXAL42747-UN-22MAR13

    Eemaldage täitekork (E) silla paremalt poolt, seejärel õhutuskorgid (F) mõlema veoajami pealt.

---




14. Täitke aeglaselt esisild, kuni hüdroõli tase on mõlemal pool õhustuskorgi avadeni. Silda peaks mahtuma määratud kogus hüdrovedelikku.

    Nimetus	Mõõt	Tehnilised andmed
    käigukastpeaülekande veoajami õli	Täitemaht	5,0 l (5,3 kvarti)

15. Paigaldage õhustuskorgid ja täitekork.

16. TÄHTIS: Õli saastumine võib põhjustada jõuülekande kahjustamist või rikkiminekut. Enne õlivarda eemaldamist puhastage selle ümbrus.

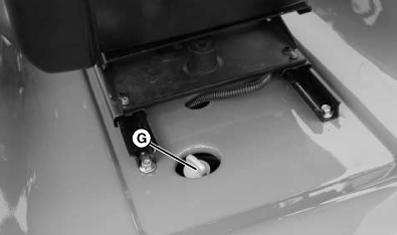

    MXAL42748-UN-22MAR13

    Eemaldage käigukastpeaülekande õlivarras (G). Lisage mõõtevarda ava kaudu John Deere’i madala viskoossusega käigukastiõli HY-GARD (J20D) määratud koguses või seni, kuni vedelik ulatub mõõtevarda täitepiirini.

    Nimetus	Mõõt	Tehnilised andmed
    käigukastpeaülekande õli	Maht	6,8 l (7,2 kvarti)

---




17. Paigaldage mõõtevarras ja pingutage seda.

18. Käivitage mootor ja kontrollige lekete esinemist filtri põhja ja väljalaskekorgi juures.

19. Pange iste tööasendisse tagasi, rakendage pidurid ja lülitage jõuülekannet edasi ja tagasikäigule kolm korda, et vedelik korralikult ringi voolaks.

20. Jätke mootor seisma. Oodake vähemalt kolm minutit, et jõuülekanne jahtuks.

21. Kontrollige õlitaset. Vajaduse korral lisage õli.
