Õhupuhasti elementide hooldamine

TÄHTIS: Õhupuhasti elementide eemaldamise ajal võib mootorisse sattuda mustust ja prahti. Tehke elementidele hooldust üksnes siis, kui õhufiltri ummistuse indikaatori aknas on näga punane märk ja mootor on välja lülitatud.


Õhupuhasti primaarelemendi hooldamine.

  1. Parkige masin ohutult. (Ohutu parkimise kohta vaadake teavet peatükist OHUTUS.)

  2. Laske mootoril jahtuda.

  3. Eemaldage mootorikate.

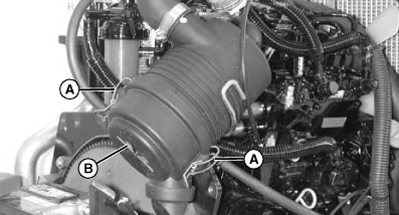

  4. MXAL41868
    MXAL41868-UN-18FEB13

    Vabastage sulgurid (A) ning eemaldage õhupuhasti korpuse kaas (B).

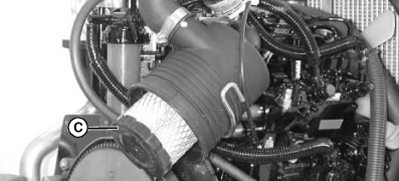

  5. MXAL41869
    MXAL41869-UN-18FEB13

    Eemaldage ja visake primaarelement (C) minema. Asendage uue primaarelemendiga.


  6. Paigaldage õhupuhasti korpuse kaas nii, et kummist tolmuärasti oleks suunatud allapoole.

  7. Kontrollige kaanelt õige paigaldamise juhiseid.

  8. Kinnitage sulgurid kaanele.

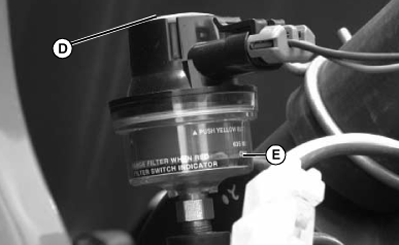

  9. MXAL41870
    MXAL41870-UN-18FEB13

    Vajutage õhufiltri ummistuse märgutule lähtestusnuppu (D).


  10. Käivitage mootor. Laske mootoril umbes minut aega maksimumpööretel töötada.

  11. Seisake mootor.

  12. Kontrollige õhufiltri ummistuse indikaatorit.

    • Kui aken (E) on puhas, siis ei ole õhupuhastit tarvis hooldada.
    • Kui aken (E) on täiesti punane, siis vajab õhupuhasti sekundaarfilter kohest hooldamist.


Õhupuhasti sekundaarelemendi hooldamine.

  1. Eemaldage õhupuhasti korpuse kaas.

  2. Eemaldage õhupuhasti primaarelement.

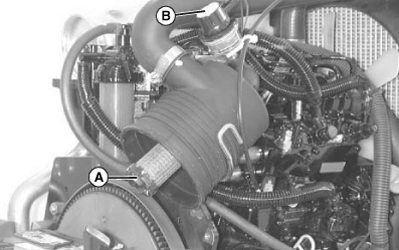

  3. MXAL41871
    MXAL41871-UN-18FEB13

    Eemaldage ja visake sekundaarelement (A) minema. Asendage uue õhupuhasti sekundaarelemendiga.


  4. Paigaldage õhupuhasti primaarelement.

  5. Asendage õhupuhasti korpuse kaas.

  6. Vajutage õhufiltri ummistuse indikaatoril lähtestusnuppu (B).

  7. Paigaldage mootorikate.

OUO2004,00003AF-21-20130726
