Generaatoririhma hooldamine

ETTEVAATUST: Sõrmed, riided või pikad juuksed võivad pöörlevate osade külge takerduda. Enne juhiistmelt lahkumist, et masinat reguleerida või hooldada, oodake, kuni mootor ja kõik liikuvad osad on seiskunud.

Rihma pinguse kontrollimine

1. Parkige masin ohutult. (Vaadake peatüki OHUTUS osa Ohutu parkimine.)

2. Laske mootoril jahtuda.

3. Tõstke mootorikate üles.

4.

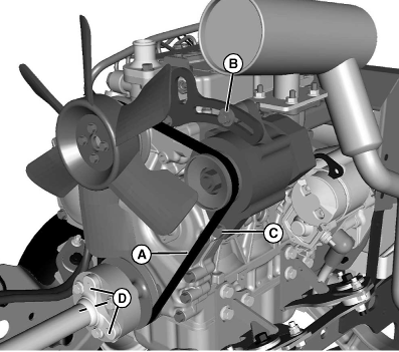

   MXAL41878-UN-18FEB13

   Vajutage mõõduka jõuga rihmarataste vahel (A) pöidlaga rihma keskele. Rihm peab sissepoole läbi painduma tehniliste andmete järgi.

   Nimetus	Mõõt	Tehnilised andmed
   Generaatoririhm	Hälve	13 mm (1/2 tolli)

---




5. Reguleerige rihma pingust, kui läbipaine on ettenähtust suurem või väiksem.

Rihma pinge reguleerimine

1. Keerake reguleerpolt (B) natuke lahti.

2. Keerake generaatori polt (C) natuke lahti.

3. Lükake generaatorit rihma lõdvendamiseks ülespoole ja rihma pingutamiseks allapoole.

4. Pingutage poldid.

5. Kontrollige rihma pingust.

6. Laske mootorikate alla.

Rihma asendamine

1. Parkige masin ohutult. (Vaadake peatüki OHUTUS osa Ohutu parkimine.)

2. Laske mootoril jahtuda.

3. Tõstke mootorikate üles.

4. Keerake reguleerpolt (B) natuke lahti.

5. Keerake generaatori polt (C) natuke lahti.

6. Lükake generaator rihma lõdvendamiseks üles.

7. MÄRKUS: Pöörake poltidele ligipääsuks vajadusel veovõlli.

   Eemaldage kolm kuuskantpolti (D), et veovõll mootori rihmarattalt lahti ühendada.

8. Eemaldage rihm mootori rihmarattalt ja generaator ning ventilaatori rihmarattad. Tõmmake rihm üle ventilaatori.

9. Paigaldage uus rihm rihmarataste ümber ilma pingutamata.

10. Paigaldage veovõll. Pingutage kolm peaga kruvi ettenähtud momendini.

    Nimetus	Mõõt	Tehnilised andmed
    Veovõlli peaga kruvi	Pingutusmoment	40 Nm (30 naeljalga)

11. Kontrollige rihma pingust. Reguleerige vastavalt vajadusele.

12. Laske mootorikate alla.
