Hüdraulika juhthoobade kasutamine

MÄRKUS: Hüdraulika mitmeotstarbeliste juhthoobade töö erineb olenevalt lisaseadmest. Enne lisaseadme juhtimist hüdraulika mitmeotstarbeliste juhthoobadega vaadake lisaseadme kasutusjuhendit.

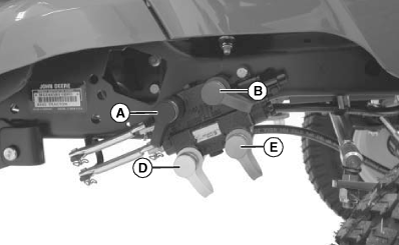

MXAL41842-UN-18FEB13

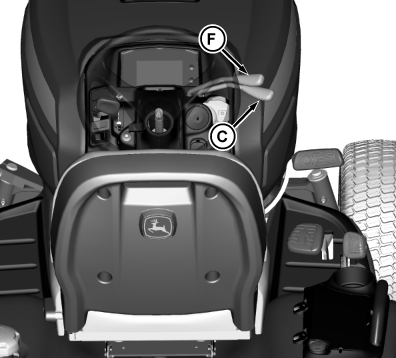

MXT014357-UN-15JUN15

Kui voolikud on ühendatud liitmikele (A) (must) ja (B) (roheline), suruge hoob (C) ette, et vedelik suunduks liitmikku (A) ja tuleks tagasi läbi liitmiku (B). Tõmmake hoob tagasi, et suunata vedelik liitmikku (B) ja tagasi läbi liitmiku (A). Lükake hoob lõpuni ette või ujuvasendisse, et mõlemast torust rõhk välja lasta ning võimaldada vedelikul torude vahel edasi tagasi liikuda. Hoob peab vabastamise järel naasma neutraalasendisse.

Kui voolikud on ühendatud liitmikele (D) (kollane) ja (E) (hõbedane), suruge hoob (F) ette, et vedelik suunduks liitmikku (D) ja tuleks tagasi läbi liitmiku (E). Tõmmake hoob tagasi, et suunata vedelik liitmikku (E) ja tagasi läbi liitmiku (D). Hoob peab vabastamise järel naasma neutraalasendisse.

MÄRKUS: Kui alumine hüdraulika mitmeotstarbeline juhthoob ei ole kasutusel, siis liigutage hoova määrimiseks seda aeg-ajalt edasi ja tagasi. Veenduge, et hoob naaseks neutraalasendisse, mitte ei jääks eesmisse asendisse (ujuvasend).
