Kaitsmete ja releede vahetamine

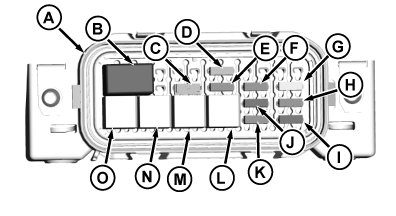

Kaitsmete ja releede asukohad

MXT014371-UN-15MAY15

A - Kaitsmekarp

B - Käiviti relee

C - Diood

D - 30 A käiviti kaitse

E - 10 A vasakpoolse gabariiditule ja numbrimärgi tuled

F - 10 A suunatulede kaitse

G - 20 A näidikupaneeli kaitse

H - 15 A esitulede kaitse

I - 15 A pealüliti kaitse

J - 15 A toitepordi kaitse

K - 10 A parempoolne gabariidituli

L - Toitepordi relee

M - Esitulede relee

N - Kütuse solenoidrelee

O - Eelsoojendusküünalde relee

Kaitsmete eemaldamine ja kontrollimine

1. Tõmmake kaitse (A) pesast välja.

2.
   MXT020967-UN-25JUL17

   A - Kaitse

   B - Element

   Kontrollige elementi (B) kaitsme metallklambris. Kui element on katki, siis visake kaitse minema.

---




3. Paigaldage kaitse.
