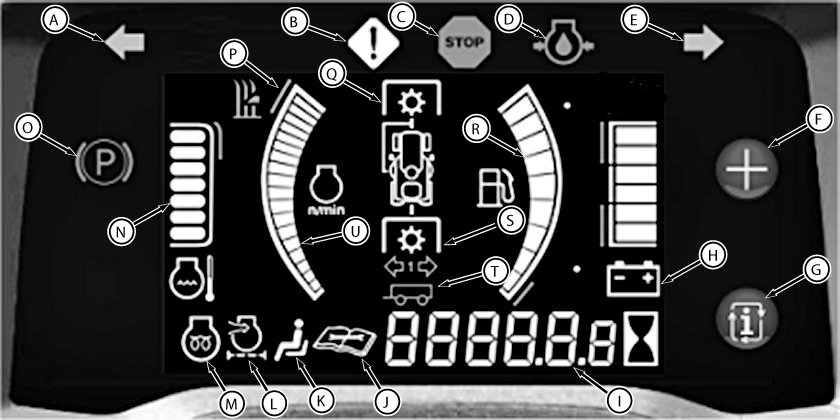

Näidikupaneel

MXT015264-UN-08SEP15

A - Vasakpöörde signaal (kui on varustuses) – annab märku vasakpöördest.

B - Hoiatuse märgutuli – toimige vastavalt näidikupaneelil kuvatud märgutulele. Juhi tegevus võib olla vajalik.

C - Peatumise märgutuli – toimige vastavalt näidikupaneelil kuvatud märgutulele. Juht peab kiiresti kõrvaldama märgutule kuvamise põhjuse.

D - Mootori madala õlirõhu märgutuli (B) – vilgub, kui mootori õlirõhk on liiga madal. Lülitage mootor välja ja hooldage masinat. (vt peatüki Mootori hooldamine jaotist Mootori õlitaseme kontrollimine).

E - Parempöörde signaal (kui on varustuses) – annab märku parempöördest.

F - Suurendusnupp Valikute oleku muutmiseks vajutage suurendusnuppu.

G - Kuvarežiimi nupp Vajutage kuvarežiimi nuppu valikute esiletõstmiseks. Kui kuvarežiimi nupu vajutamisel kuvatakse töötunnilugejal L, saab ekraani heledust muuta suurendusnupu abil.

H - Laadimissüsteemi näidik – näitab, kas laadimissüsteemi pinge on tavapärasel, liiga kõrgel või liiga madalal tasemel. Kui näidikul kuvatakse punane tsoon, võib olla vajalik hooldus.

I - Töötunnilugeja – kuvab mootori töötundide koguarvu. Asub liivakellamärgutulest vasakul. (Vt peatüki Kasutamine jaotist Töötunnilugeja kasutamine.)

J - Hoolduse märgutuli – kui see vilgub, pöörduge hoolduseks John Deere’i esindusse. Vilkuv märgutuli ei näita hooldusvälpasid. (Vt peatüki Hooldusvälbad jaotist Hooldusvälbad.)

K - Juhi kohaloleku märgutuli – vilkuv märgutuli tähendab, et ohutusblokeeringu süsteem keelas töötamise, kuna juht pole istmel.

L - Õhufiltri ummistuse märgutuli – (ainult diiselmootoritel) süttib, kui õhupuhasti vajab hooldust.

M - Mootori eelsoojenduse märgutuli – (ainult diiselmootoritel) näitab, et eelsüüteküünal eelsoojendab mootorit. Oodake enne mootori käivitamist, kuni see märgutuli on kustunud.

N - Jahutusvedeliku temperatuurinäidik – näitab jahutusvedeliku temperatuuri. Kui jahutusvedelik on liiga kuum, pole jõuvõtuvõlli töö lubatud. Asub jahutusvedeliku temperatuuri sümboli all.

O - Seisupiduri märgutuli – selle kuvamisel on pidur või seisupidur rakendunud. Kui märgutuli vilgub, keelas ohutusblokeeringu süsteem töötamise, kuna pidur pole õiges asendis.

P - Parim niidutsoon – parim niidukvaliteet saavutatakse siis, kui mootori pöörlemissagedus on tahhomeetri rohelises tsoonis.

Q - Eesmine/keskmine jõuvõtuvõll – süttib lõikekorpuse või eesmise mootoriga lisaseadme ühendamisel. Vilkuv märgutuli näitab, et ohutusblokeeringu süsteem keelas jõuvõtuvõlli süsteemi vale kasutamise tõttu töötamise.

R - Kütusemõõdik – näitab kütuse taset. Kui kõik üheksa plokki vilguvad, võtke ühendust John Deere’i edasimüüjaga.

S - Tagumise jõuvõtuvõlli märgutuli (kui komplekt on paigaldatud) – süttib tagumise mootoriga lisaseadme ühendamisel. Vilkuv märgutuli näitab, et ohutusblokeeringu süsteem keelas jõuvõtuvõlli süsteemi vale kasutamise tõttu töötamise.

T - Haagise pööramissignaal (kui on varustuses) – elektriliselt ühendatud haagise korral vilgub, kui kõik suunatuled töötavad korralikult. Kui see elektriliselt ühendatud haagise korral ei põle, on süsteemis tõrge.

U - Tahhomeeter – näitab mootori pöörlemissagedust. Mida suurem on pöörlemissagedus, seda rohkem on täidetud plokke.
