Install Bellcranks and Hitch

NOTE: Machine is equipped with two bellcranks. Perform the following procedures on BOTH bellcranks.

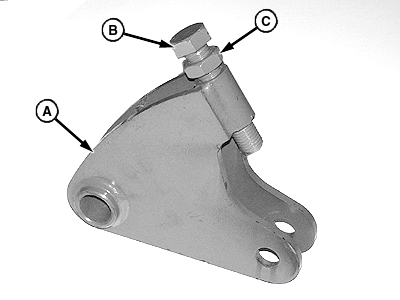

1. Assemble M24 jam nut (C), M24 x 125 mm cap screw (B) and bellcrank (A), as shown.


A-Bellcrank
B-Cap Screw, M24 x 125 mm
C-Jam Nut, M24

W03458

AG,OUMX005,979 -19-09JUL99-1/4

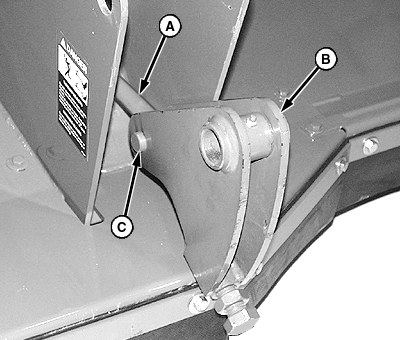

2. Align bellcrank (B) with leveling rod (A) and insert 24 x 75 mm pin (C).

3. Repeat on opposite side.


A-Leveling Rod
B-Bellcrank
C-Pin, 24 x 75 mm

W03459

Right-Hand Side Shown

AG,OUMX005,979 -19-09JUL99-2/4

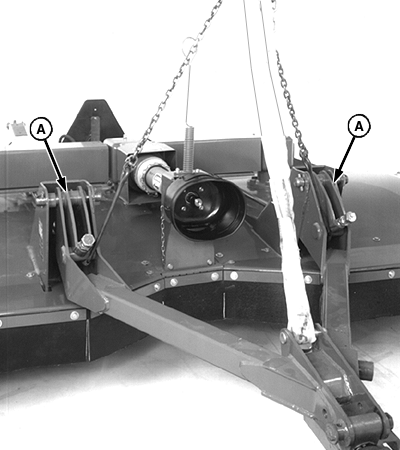

4. Wrap a lifting strap and/or chains around hitch and attach to a hoist.

5. Position hitch between masts.

6. Position bellcranks (A) in location shown.


A-Bellcranks

W03628

AG,OUMX005,979 -19-09JUL99-3/4

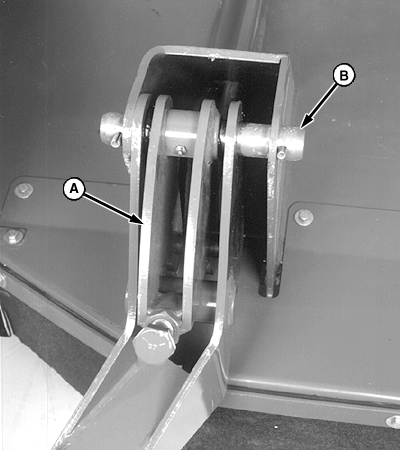

7. Align bore in bellcrank (A) with mast and hitch. Insert 36 x 215 mm pin (B). Retain with two 10 x 65 mm spring pins.


A-Bellcrank
B-Pin, 36 x 215 mm

W03629

Left-Hand Side Shown

AG,OUMX005,979 -19-09JUL99-4/4
