420 Loader Specifications on 4300 and 4400 Tractors1

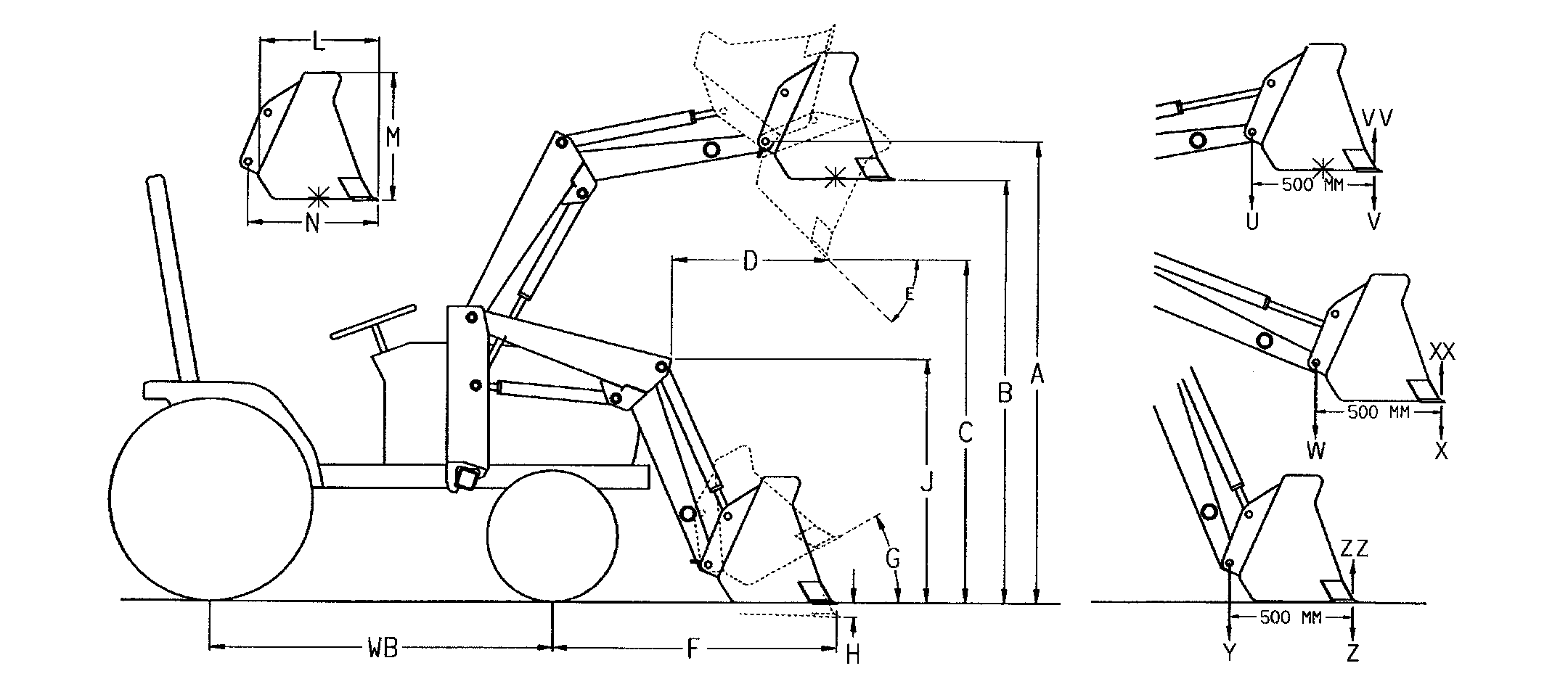

W02979

Tractor Model 4300/4400
Front Tires 7.00-14 6PR R1
Rear Tires 11.2-24 4PR R1
Wheelbase (WB) 1726 mm (68 in.)
Material Bucket
Width 1550 mm (61 in.)
Length (N) 618 mm (24.3 in.)
Mass 86 kg (189 lb)
Hydraulic System
Rated Flow 32.6 L/Min (8.6 gal/min)
Maximum Pressure 17.2 MPA (2494 psi)
Maximum Lift Height
To Pivot Pin (A) 2225 mm (87.6 in.)
Clearance
Bucket Level (B) 2060 mm (81 in.)
Bucket Dumped (C) 1679 mm (66 in.)
Overall Length (WB+F) 3088 mm (121.6 in.)
Digging Depth (H) 152 mm (6 in.)
Reach
At Max Lift Height (D) 774 mm (30.5 in.)
Bucket on Ground (F) 1362 mm (53.6 in.)
Angles
Max Dump (E) 43°
Max Dump at Ground 116°
Max Rollback (G) 23°
Rollback at Full Height (SAE) 64°
Overall Height
In Carry Position (J) 1385 mm (54.5 in.)
Lift Capacity
To Max Height at Pivot Point (U) 543 kg (1195 lb)
To Max Height (V) 407 kg (895 lb)
To 1.5 m (59 in.) at Pivot Point (W) 723 kg (1591 lb)
To 1.5 m (59 in.) (X) 561 kg (1234 lb)
With Forklift to Max Height (U) 290 kg (640 lb)
Breakout Force
At Pivot Point (Y) 11980 N (2693 lb force)
50.0 cm (19.7 in.) Forward of Pivot Point (Z) 8610 N (1936 lb force)
Bucket Rollback Force
At Max Height (VV) 12234 N (2750 lb force)
At 1.5 m (59 in.) Lift Height (XX) 14964 N (3364 lb force)
At Ground Level Line (ZZ) 11676 N (2625 lb force)



1(Specifications and design subject to change without notice.)
