521 Loader (Serial No. -2899) Specifications on 5400 2WD and 5500N Tractors1

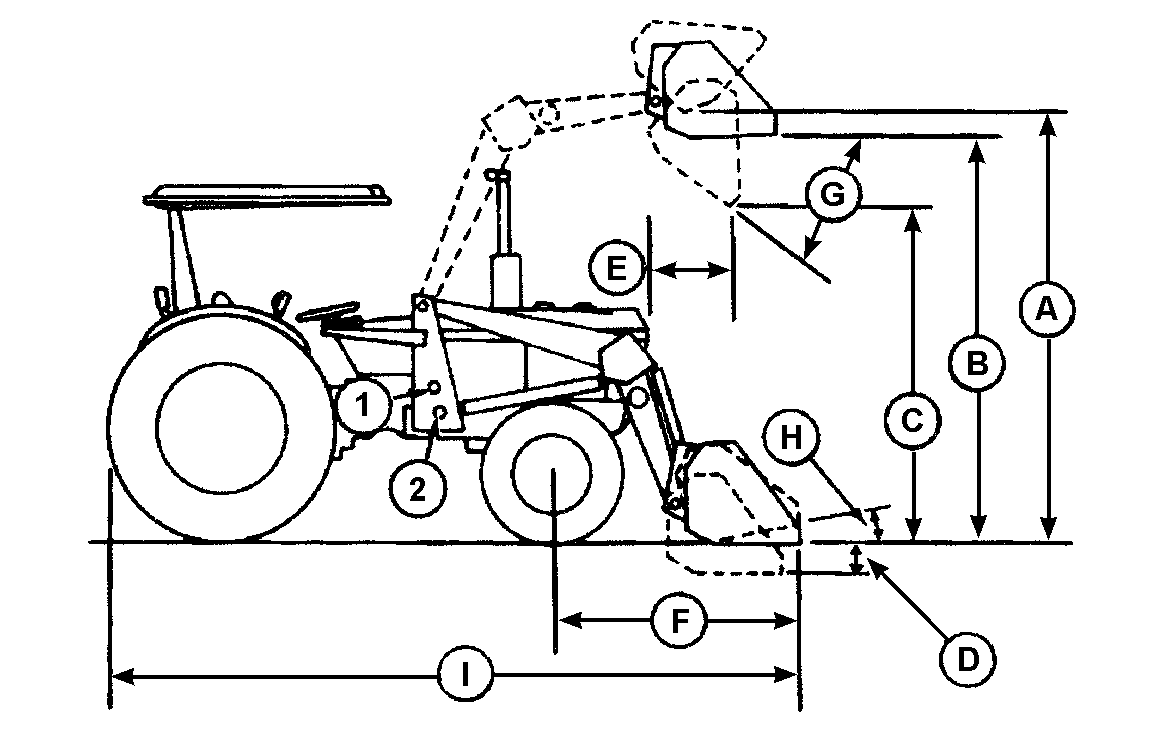

W02871

  Cylinder Position (1) Cylinder Position (2)
Tractors Models 5400 2WD 5400 2WD 5500N
Front Tires 7.5-16 7.5-16 9.5-16
Rear Tires 16.9-28 16.9-28 14.9-24
Capacity
Lift Capacity at Full Height 900 kg (1980 lb) 1134 kg (2500 lb) 1134 kg (2500 lb)
Breakout Capacity 12500 N (2810 lb force) 15000 N (3372 lb force) 15000 N (3372 lb force)
Dimensions
(A) Maximum Lift Height 3100 mm (122 in.) 2800 mm (110 in.) 2710 mm (108 in.)
(B) Clearance, Bucket Level 2975 mm (117 in.) 2670 mm (105 in.) 2560 mm (101 in.)
(C) Clearance, Bucket Dumped 2535 mm (100 in.) 2215 mm (87.2 in.) 2180 mm (85.8 in.)
(D) Digging Depth 280 mm (11 in.) 120 mm (4.7 in.) 220 mm (8.7 in.)
(E) Reach at Full Height, Dumped 364 mm (14.3 in.) 713 mm (28 in.) 750 mm (29.5 in.)
(F) Reach at Ground, Level Bucket 1575 mm (62 in.) 1575 mm (62 in.) 1775 mm (69.8 in.)
(G) Maximum Dump Angle 25° 39° 34°
(H) Roll Back on Ground 21° 21° 21°
(I) Overall Length 4370 mm (172 in.) 4370 mm (172 in.) 4370 mm (172 in.)
Highest Point on Loader
Bucket on Ground 1530 mm (60 in.) 1530 mm (60 in.) 1440 mm (56.7 in.)
Rolled Back, 300 mm (12 in.) off Ground 1530 mm (60 in.) 1530 mm (60 in.) 1440 mm (56.7 in.)



Capacities are shown measured to bucket bottom midpoint, using a 1850 mm (73 in.) bucket. Objects such as round bales or bins on a forklift move the weight out from this point, decreasing lift capacity.

Dimensions comply with ASAE Standard S301.2.

1(Specifications and design subject to change without notice.)

OUO6038,00001C2 -19-05DEC00-1/1
