Adjusting Flow Rate

IMPORTANT: Excessive operating speed may cause damage or injury. Full extension or retraction of cylinder should take at least 2 seconds.

Mechanical Selective Control Valve (SCV) Lever(s)

NOTE: If metering valve knob is difficult to turn, check for dirt build-up below the knob.

Adjust flow rate to full flow. If loader is moving too fast, lower to desired setting.

Turn metering valve (A):

  • Counterclockwise-Increases flow rate
  • Clockwise-Decreases flow rate

See your tractor Operator's Manual for more information.

Electronic Control Lever(s)

Adjust flow rate to 10 (full). If loader is moving too fast, lower to desired setting.

See your tractor Operator's Manual for more information.

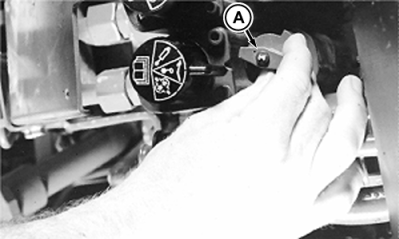

RW21395A

Back of Tractor


A-Metering Valve Knob

OUMX005,00027FA -19-10FEB07-1/1
