Replacing Orifice

IMPORTANT: Orifice (B) must be in place for more efficient use of tractor hydraulics. The lift circuit orifice slows the lowering and improves control of lift arms.

Orifice (B), is in the head-end lift cylinder fitting with cap (C) color-coded GREEN or BLUE:

  • GREEN cap-Machine Build Before DECEMBER 2007
  • BLUE cap-Machine Build After DECEMBER 2007

Flat face of orifice must be against inside of adapter fitting (A).

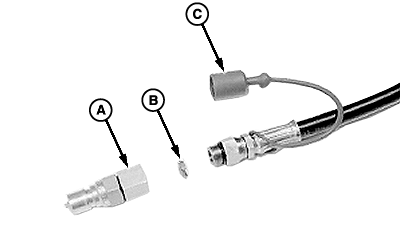

W09274


A-Adapter Fitting
B-Orifice
C-Cap (GREEN or BLUE)
