Every 50 Hours

W07406
W07406-UN-05MAY05

2520 Mounting Frame (Right-Hand Side Shown)

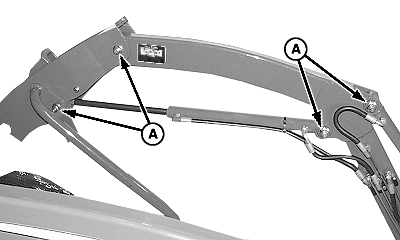

A - Mounting Frame Hardware

Tighten loader and mounting frame hardware (A) on both sides to specifications.

Tractor

Hardware

Torque Specification

2210, 2305, 2320

Cap Screws, M12 x 35

Tie Bar Nuts, M12

140 N•m (103 lb-ft)

94 N•m (69 lb-ft)

2520

Cap Screws, M12 x 30

Cap Screws, M12 x 40

Tie Bar Nuts, M20

140 N•m (103 lb-ft)

140 N•m (103 lb-ft)

270 N•m (199 lb-ft)

2720

Cap Screws, M12 x 30

Cap Screws, M12 x 35

Cap Screws, M12 x 55

140 N•m (103 lb-ft)

140 N•m (103 lb-ft)

140 N•m (103 lb-ft)

4115

Cap Screws, M12 x 30

Cap Screws, M12 x 40

Tie Bar Nuts, M20

140 N•m (103 lb-ft)

140 N•m (103 lb-ft)

270 N•m (199 lb-ft)

4100, 4110

Cap Screw, M20 x 40

Tie Bar Nuts, M20

Cap Screws, M12 x 35

Cap Screws, M10 x 35

620 N•m (457 lb-ft)

270 N•m (199 lb-ft)

140 N•m (103 lb-ft)

80 N•m (60 lb-ft)

W09273
W09273-UN-30JAN08

W07256
W07256-UN-28FEB05

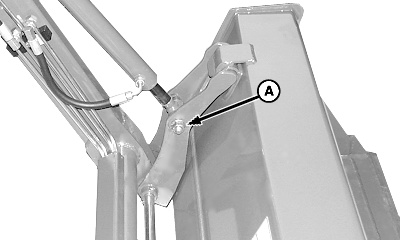

A - Nuts, M16

Tighten ten nuts (A) (inside frame), on pivot pins on both sides, to specification.

ItemMeasurementSpecification
NutsTorque150 N•m (111 lb-ft)

W07490
W07490-UN-15JUL05

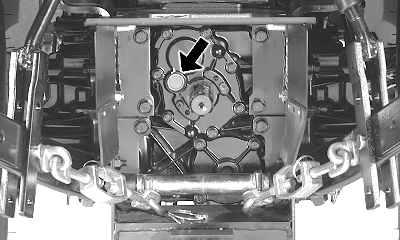

2210, 2305, 2320, 2520 and 2720

W05990
W05990-UN-24MAR03

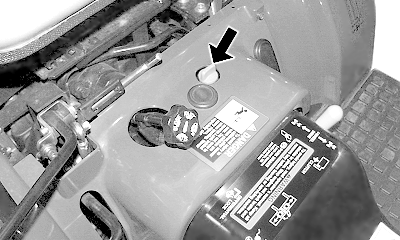

4000 Series Tractor

Check Transmission/Hydraulic Oil Level

  1. Cycle all cylinders three or four times.

  2. Retract bucket cylinders completely and lower loader to ground.

  3. Shut off tractor engine and remove key.

  4. Check transmission/hydraulic oil level. (See your tractor Operator’s Manual).

OUO6077,00019AC-19-20080201
