Identify Hose Connections

CAUTION:

W22718
W22718-UN-22JUN12

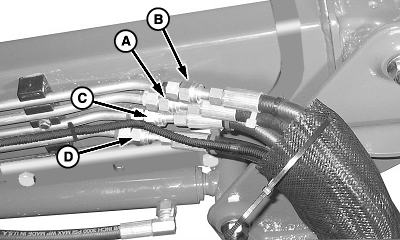

Loader Hoses

W20488
W20488-UN-31JUL09

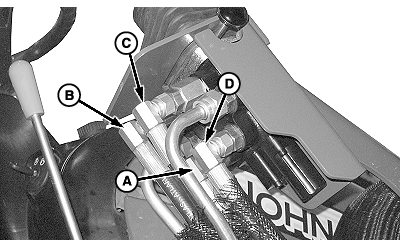

Single-Lever ICV Hoses

A - Hose, Bucket Cylinder—Head End (Yellow)

B - Hose, Bucket Cylinder—Rod End (Black)

C - Hose, Lift Cylinder—Head End (Blue)

D - Hose, Lift Cylinder—Rod End (Red)

Help prevent personal injury caused by unexpected loader movement. Anticipated loader movement responds to control lever only if hoses are connected as shown.

NOTE: Shown with sleeve pulled back for photographic purposes.

Color identifies hydraulic function.
