Adjusting Feeder House Slip Clutch

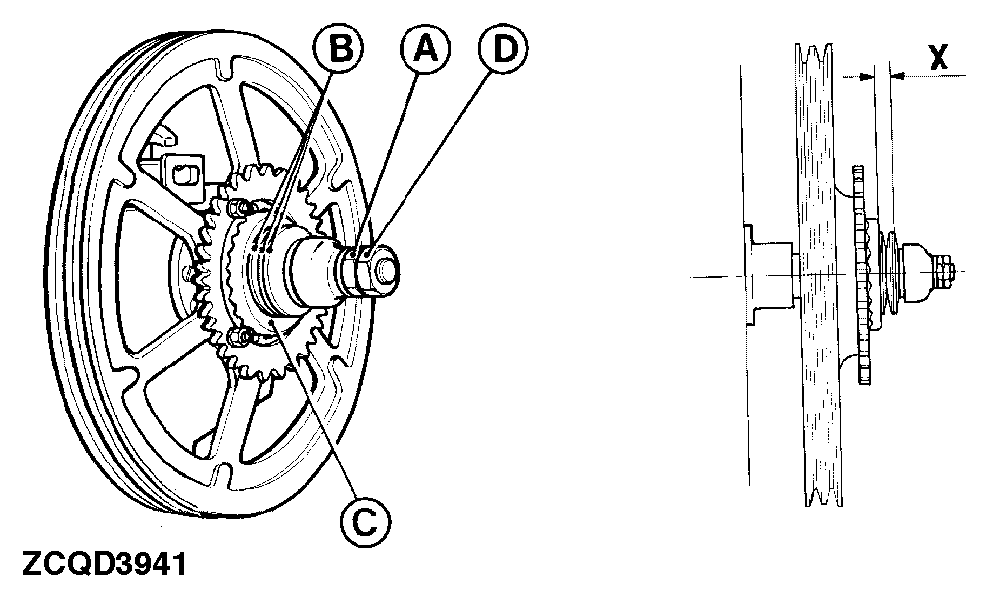

The slip clutch is adjusted with hex nut (A) against three snap rings (B) which press on clutch (C).

First loosen locknut (D) and hex nut (A). Then tighten nut (A) until distance (X) is 17.2 mm (0.68 in.). Next, tighten locknut (D) to 140-160 N·m (102.2 to 116.8 lb-ft).


A-Hex Nut
B-Snap Ring
C-Clutch
D-Locknut
X-17.2 mm (0.68 in.)

ZCQD3941

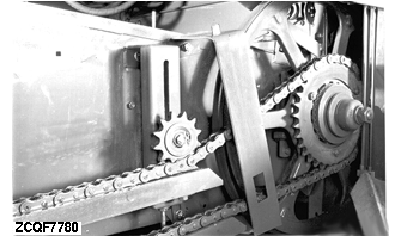

ZCQF7780

ZX,OMSLC007621 -19-04JAN97-1/1
