Plegado/desplegado de los marcadores

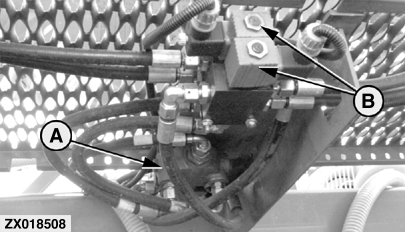

Los marcadores se pliegan hidráulicamente en relación con el funcionamiento de los abresurcos. Pueden ser ajustados para marcar en el centro. Al cambiar de dirección al final del campo, la válvula secuencial (A) sube y baja simultáneamente los marcadores en posición de trabajo y plegados. Puede resultar necesario acortar el brazo del marcador si interfiere con otros componentes de la sembradora tras su ajuste. NOTA: Si fuera necesaria la actuación individual de un marcador (ignorando la válvula secuencial), existe un conjunto de electroválvulas (B) disponible como accesorio. Véase la sección "Accesorios". Los marcadores están protegidos contra una posible sobrecarga mediante un bulón de cizallamiento (C). Para cada marcador se suministran dos bulones de cizallamiento de repuesto (D). IMPORTANTE: Los bulones de cizallamiento (C): M10x140, Grado 10,9 en la versión 3 y 4 m o M10x150, grado 10,9 en la versión de 6 m. La utilización de otros tipos de bulones puede dañar los marcadores. |
|
ATENCION:
Evite la presencia de personas en la zona de actuación de los marcadores.
AG,OUZXMAG,48 -63-02OCT99-1/1 |
