Ajuste de la velocidad del ventilador hidráulico

La velocidad recomendada del ventilador es:

• 4200 rpm para las versiones 4 y 6-m.
• 3600 rpm para al versión 3-m (3300 rpm para grano fino).

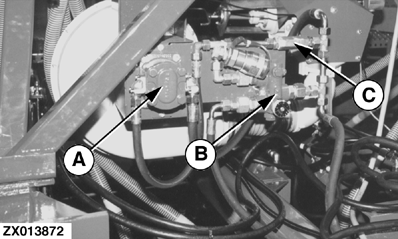

Si el tractor carece de VMD de caudal variable, la velocidad se ajusta en la válvula (B) cuando el aceite ha alcanzado la temperatura de trabajo. Un motor de engranajes (A) conduce el eje del ventilador.

La válvula de retención (C) permite que el ventilador se detenga progresivamente cuando se corta la alimentación de aceite del tractor. Permite que el aceite fluya en una sola dirección.

A-Motor de engranajes
B-Válvula de control de flujo
C-Válvula de retención

AG,OUZXMAG,49 -63-02OCT99-1/1
