Ajuste de la presión hidráulica descendente en un solo punto (tractores con sistema hidráulico de circuito abierto)
IMPORTANTE: La sembradora DEBE ESTAR equipada con un sistema hidráulico de presión descendente en un solo punto, ya que el sistema de presión descendente se incluye en la sembradora como equipo base para uso con tractores con sistema hidráulico de circuito cerrado o de presión y caudal compensados. El conjunto de adaptación puede pedirse en su Concesionario John Deere. Al ajustar la presión hidráulica descendente es importante recordar lo siguiente: Las ruedas reguladoras de profundidad de los abresurcos determinan la profundidad de penetración y, por tanto, la profundidad de siembra. El sistema de presión hidráulica descendente en un punto mantiene las ruedas de profundidad de los abresurcos en contacto con la superficie del suelo al variar el contorno del terreno. La cantidad necesaria de presión descendente depende de la dureza, contenido de humedad y la capa de residuo orgánico del suelo. 1. Empuje hacia adelante la palanca de la VMD del tractor unos segundos para bajar los abresurcos, soltándola seguidamente. Esta operación da presión al sistema de presión descendente de los abresurcos |
|
ATENCION:
NO MONTE sobre la máquina para ajustar la presión descendente ya que en caso de caída pueden producirse lesiones graves o mortales.
ZXOM750A011356 -63-01OCT99-1/2 |
|

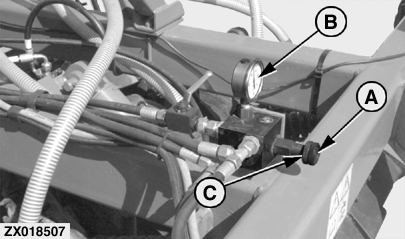

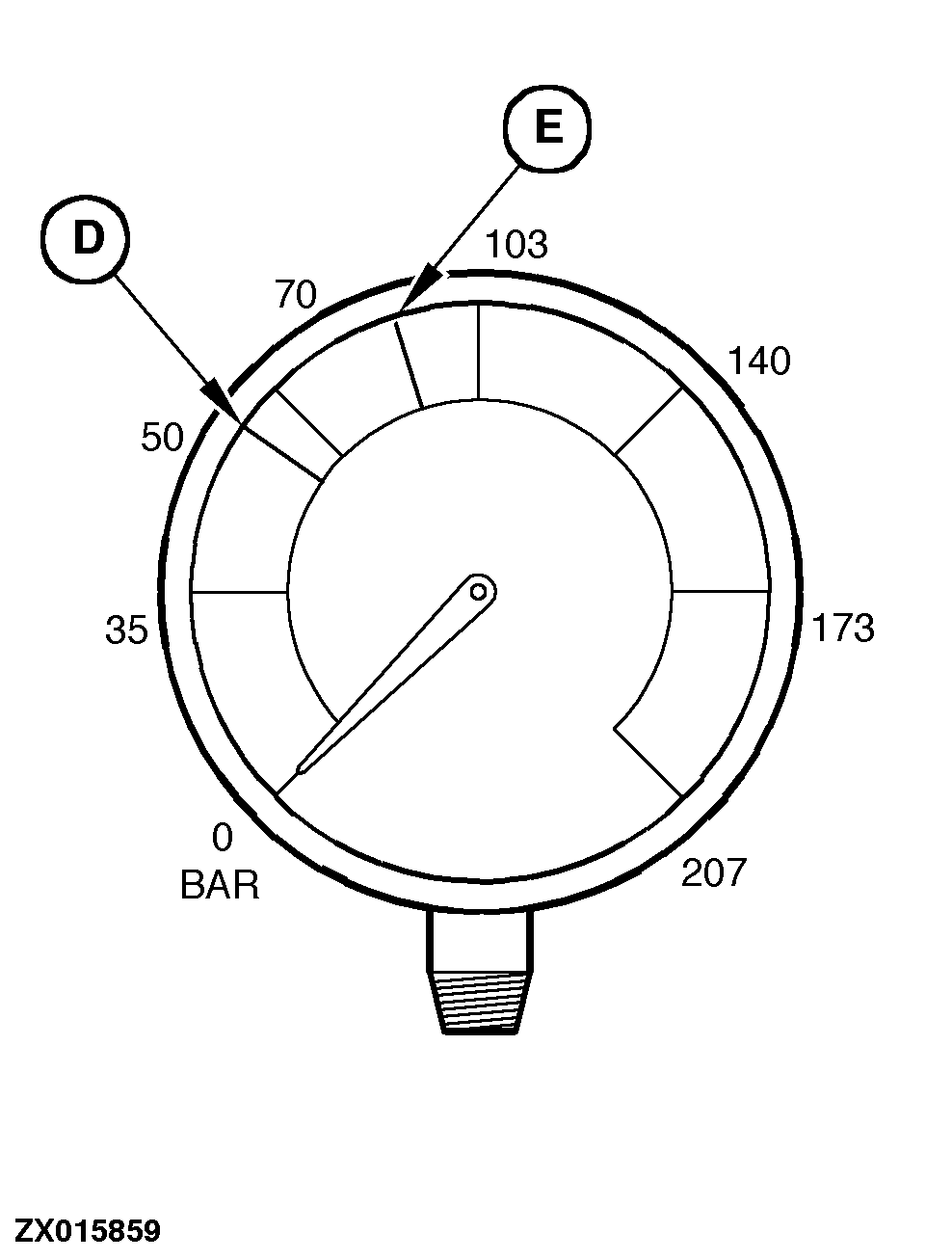

2. Ajuste la presión hidráulica descendente a 4800 kPa (48 bar; 700 psi) girando el mando de ajuste (A). La observación de la presión en el manómetro (B) no será posible mientras el mando de ajuste (A) es girado. Para aumentar la presión descendente, gire a la derecha el mando (A). Una vuelta equivale aproximadamente a 1700 Kpa (17 bar; 250 psi). Una vez ajustado, bloquee el mando (A) en posición mediante la rueda (C). (Esto es sólo un reglaje inicial.) 3. Haga una pasada de prueba en el campo: Si la profundidad de siembra no es satisfactoria, ajuste la posición de las ruedas reguladoras de profundidad de los abresurcos (véase "Graduación de la profundidad de los abresurcos" en esta sección). 4. Si la presión hidráulica descendente no es satisfactoria, ajuste la presión descendente. IMPORTANTE: No ajuste nunca la presión descendente de forma que la aguja suba hasta 10000 kPa (100 bar; 1500 psi), sin cargar y lastrar la máquina. NOTA: El aumento de la presión descendente a un valor superior al de los reglajes iniciales hará que la aguja suba a 4800 kPa (48 bar; 700 psi). Para mantener la máquina en contacto adecuado con la superficie, deben añadirse contrapesos a la barra de soporte. (En máquinas de 3 m puede añadirse un máximo de 454 kg (1000 lb). Si el bastidor de la sembradora se levanta, la causa suele ser un exceso de presión descendente o falta de lastre.
|
|
ZXOM750A011356 -63-01OCT99-2/2 |
