Instalación de la traba de palanca (sólo tractores series 50-55)

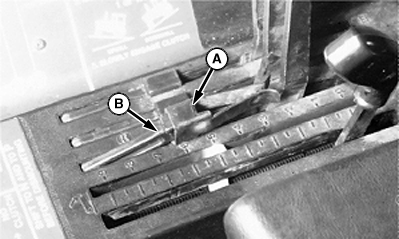

Levante el tope de retención de flotación (A).
Oprima los laterales de la traba (B) e insértela en la ranura en la forma indicada.
Montaje final:
|
|
|
|
ZX,OM740A008466 -63-25SEP99-1/4
|
|
1.

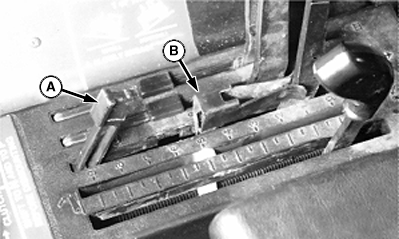

Deslice la traba de palanca (A) sobre el tope de retención (B).
|
|
|
|
ZX,OM740A008466 -63-25SEP99-2/4
|
|
2.
Empuje sobre el tope de retención y bloquee la traba hacia abajo.
|
|
|
|
ZX,OM740A008466 -63-25SEP99-3/4
|
|
3.
Empuje la palanca hacia adelante para fijarla en la traba.
|
|
|
|
ZX,OM740A008466 -63-25SEP99-4/4
|
|
