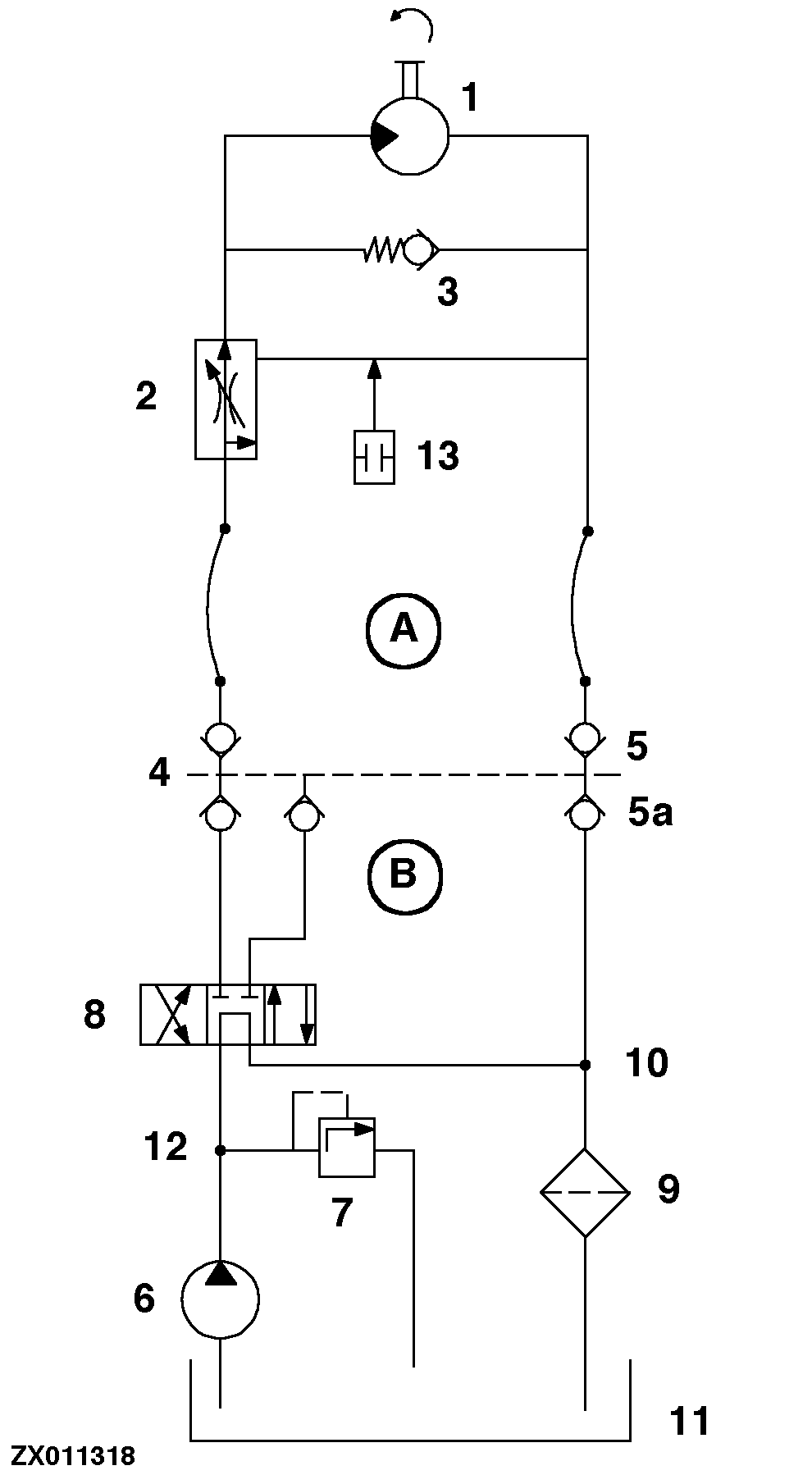

Diagrama del sistema, transmisión hidráulica del ventilador
El diagrama muestra todos los componentes de la transmisión hidráulica del ventilador.
El aceite fluye desde la VMD por los enchufes rápidos hasta la válvula de control de caudal de tres vías. Esta válvula controla el caudal, que determina la velocidad del motor hidráulico.
En la Sección "Funcionamiento del sistema neumático de siembra", con el título "Ajuste de la velocidad del ventilador hidráulico" se relacionan las velocidades del ventilador recomendadas para los diversos modelos de sembradora.
IMPORTANTE:
En los tractores John Deere Serie 55, 6000, 7000 y 8000, abra al máximo la válvula de control de caudal (2) y ajuste seguidamente la velocidad del ventilador en la VMD del tractor.
NOTA:
La válvula de retorno integrada permite que el ventilador se detenga progresivamente al desconectar el sistema hidráulico.
La placa (13) únicamente se instala en tractores que no tienen VMD de sensores de carga. La placa se suministra con los tractores listos para su instalación.
1-Motor hidráulico
2-Válvula de control de caudal de tres vías
3-Válvula de retención
4-Enchufe rápido de presión
5-Enchufe rápido de retorno
5a-Enchufe rápido hembra
6-Bomba hidráulica
7-Válvula de descarga
8-VMD (de simple o doble efecto)
9-Filtro
10-Conexión de retorno sin presión
11-Depósito
12-Conexión para válvula de descarga
13-Placa
A-Sembradora
B-Tractor
|
