Datos en pantalla

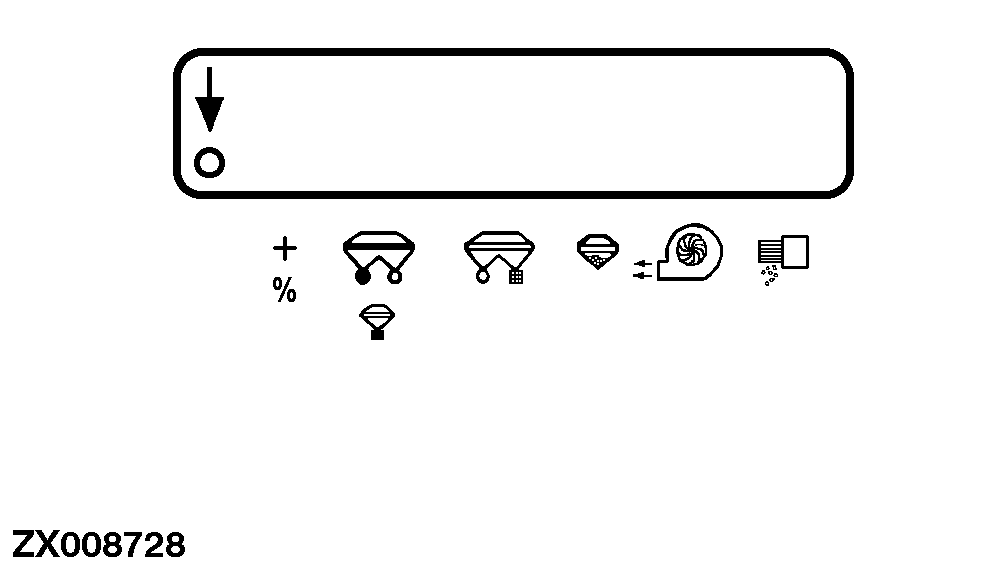

Flecha:

ESC está en estado operativo

Rueda intermitente:

Rueda medidora girando, la máquina está en posición de trabajo

ZX,OM740A008577 -63-24APR97-1/4

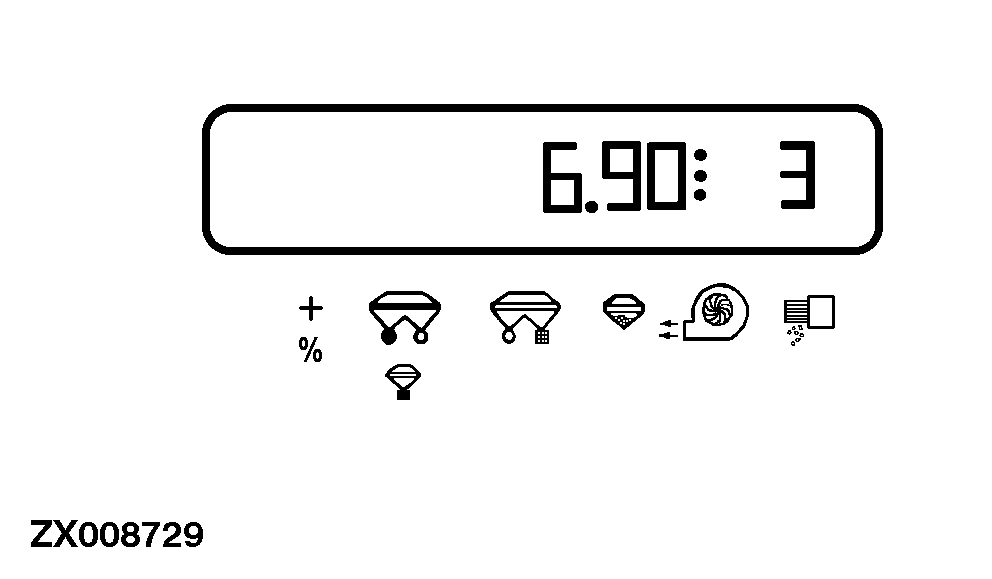

Lado izqdo. de la pantalla:

Datos operativos "rpm"; "área ha (hectáreas)"; "km/h"; "ha/h".

Datos de máquina "frecuencia"; "anchura de trabajo", "impulsos/100m"

Lado drcho. de la pantalla:

Posición actual dentro de la frecuencia de espaciado. Cifra intermitente cuando se produce el espaciado de tramos.

ZX,OM740A008577 -63-24APR97-2/4

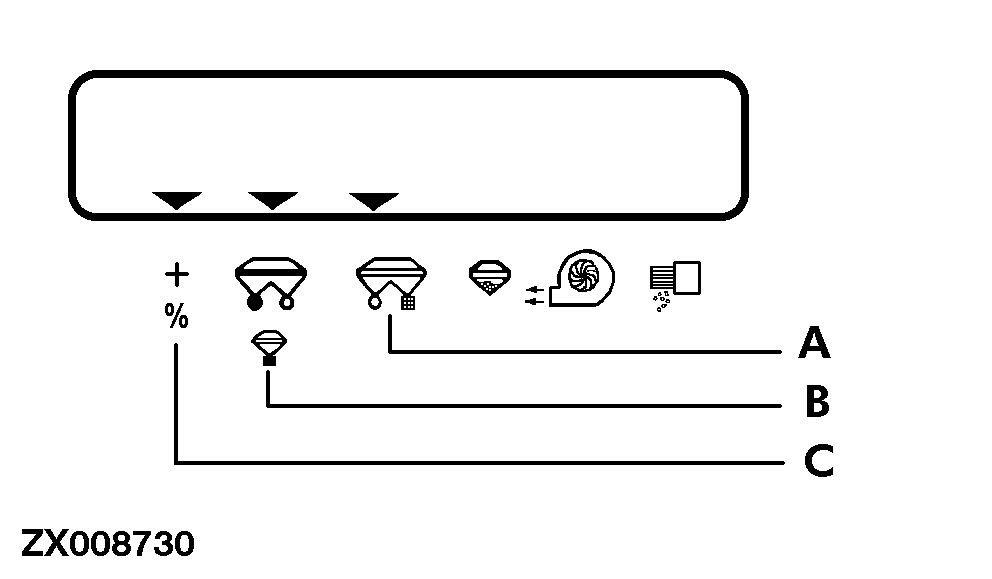

Triángulo:

Indica el estado actual de la máquina.

A-Dosificador drcho. desconectado
B-Dosificador izqdo. desconectado
C-Índice de siembra en progresión

ZX,OM740A008577 -63-24APR97-3/4

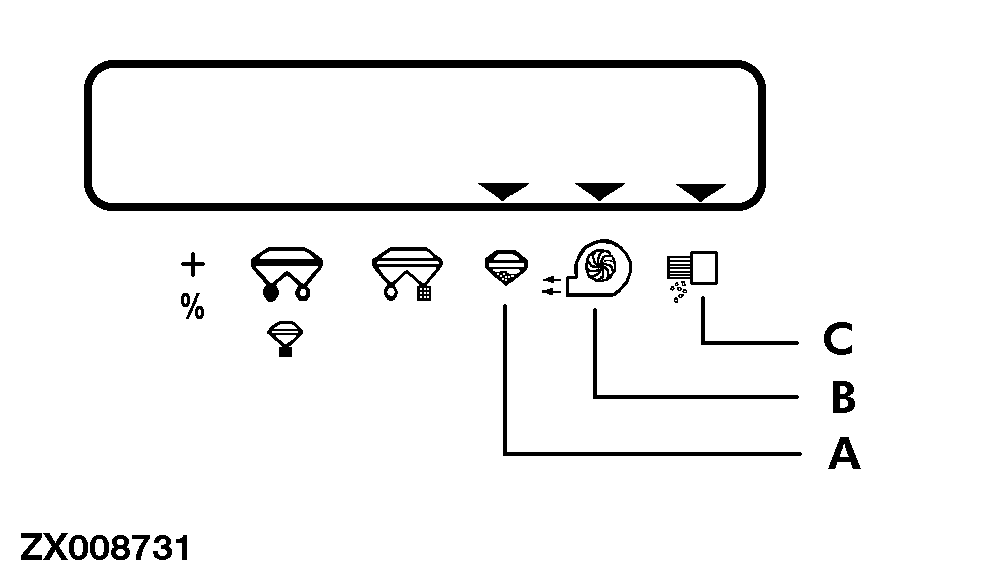

Triángulo intermitente:

Alarma visual de anomalía o estado de riesgo.

A-Grano de la tolva por debajo del nivel de reserva
B-Pérdida de velocidad del ventilador superior al 10%
C-Interrupción transmisión dosificador

ZX,OM740A008577 -63-24APR97-4/4
