Conexiones hidráulicas y eléctricas
TODO fluido hidráulico que penetre en la piel debe eliminarse quirúrgicamente dentro de unas pocas horas por un médico familiarizado con este tipo de lesión, de lo contrario puede producirse gangrena. Para la correcta conexión de los circuitos hidráulicos, eléctricos y de freno, consulte "Acoplamiento de la sembradora al tractor" en esta Sección. NOTA: Para ayudar a identificar y conectar adecuadamente los manguitos, con la máquina se entregan unos kits de identificación de manguitos (A). La VMD N° 1. puede identificarse con la marca (I), la VMD N° 2. con la marca (II), etc. Acople los manguitos hidráulicos de elevación de abresurcos/marcadores. Acople los manguitos hidráulicos de plegado de las secciones laterales. Acople los manguitos hidráulicos de la transmisión hidrostática del ventilador.
IMPORTANTE: Para el accionamiento de la transmisión del ventilador es necesario disponer de un enchufe de retorno sin presión en el tractor. Su Concesionario John Deere le instalará las piezas necesarias. Conecte el enchufe de las luces de aviso a la toma eléctrica del tractor. (Si no se dispone de esta toma, es necesario instalar el conjunto RE17282 de toma eléctrica auxiliar de 7 terminales en el tractor.) |
|
ATENCION:

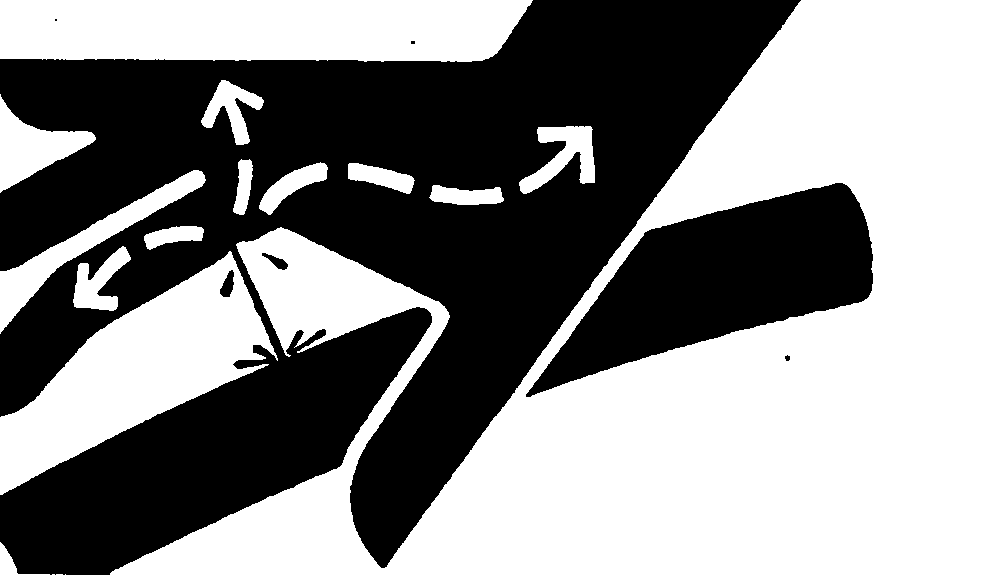

Los fluidos a presión que escapan del sistema pueden tener tanta fuerza que penetran la piel, causando lesiones graves. Alivie la presión antes de aflojar las líneas hidráulicas o de otro tipo. Apriete todas las conexiones antes de aplicar presión a los sistemas. Mantenga las manos y el cuerpo alejados de los agujeros y toberas que lanzan fluidos a alta presión. Utilice un trozo de cartón o papel para localizar las fugas. No use las manos.
ZX,OM750A010187 -63-01NOV98-1/1 |
